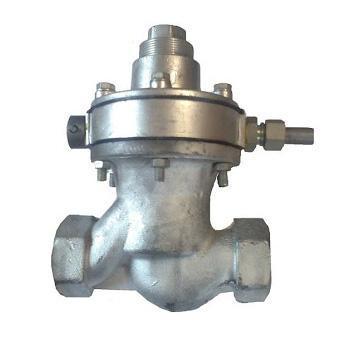

Устройство и принцип работы клапанов ПКК
При медленном открытии крана перед ПКК, не допуская подскока основного клапана 2, газ заполняет подмембранную полость и через два взаимно перпендикулярных отверстия в штоке основного клапана 2 заполняет пространство между мембранами.
Для открытия основного клапана 2 необходимо отвернуть пусковую пробку 10. При этом газ, находящийся между мембранами, через отверстия в пробке 10 быстро выйдет в атмосферу.
Входное давление газа, преодолевая усилие пружины основного клапана, поднимает нижнюю мембрану вверх до упора, а отверстие в конце штока основного клапана 2 окажется закрытым клапаном 5 верхней мембраны. После этого пусковая пробка 10 завинчивается обратно. Газ через открытый основной клапан 2 поступает в сеть, а из контролируемого участка по импульсной трубке через обратный клапан 4 попадает в полость между мембранами.
Если контролируемое давление газа превысит установленное верхней пружиной значение, то верхняя мембрана приподнимется, отверстие на штоке основного клапана 2 откроется и по обе стороны нижней мембраны установится одинаковое входное давление газа. Под действием пружины основной клапан опускается на седло, перекрывает подачу газа.
При уменьшении входного давления ниже величины, определяемой пружиной основного клапана, нижняя мембрана под действием этой пружины опустится, отверстие в штоке основного клапана 2 откроется, что также приведет к закрытию основного клапана.
