Газорегуляторный пункт (ГРП) — это комплекс оборудования, который выполняет три ключевые функции: очищает газ от примесей, снижает его давление до требуемого уровня и автоматически поддерживает заданные параметры. Без ГРП невозможно подключение жилых домов, котельных и промышленных объектов к газовой магистрали.
Завод «Экс-Форма» производит ГРП в блочном, шкафном и рамном исполнении. Каждый пункт проектируется под конкретный объект, а не собирается из типовых узлов. Это даёт заказчику оборудование, которое точно соответствует его параметрам, без переплаты за избыточные характеристики.
ПКФ «Экс-Форма» — завод-производитель ГРП с 1991 года. Собственное конструкторское бюро, регуляторы РДП/РДК с патентом РФ, полный пакет сертификатов. Перейти в каталог.
Для чего нужен ГРП: основные функции
Газорегуляторный пункт решает четыре задачи, без которых подача газа потребителю невозможна:
- Очистка газа. На входе установлены фильтры, которые задерживают механические примеси, окалину, конденсат и пыль. Чистый газ продлевает ресурс регуляторов и защищает горелки потребителя от засорения.
- Редуцирование давления. Газ из магистрали приходит под высоким давлением (до 1,2 МПа). Регуляторы снижают его до уровня, безопасного для бытовых плит, котлов или промышленных горелок.
- Автоматическое поддержание давления. Независимо от скачков входного давления и изменения расхода, ГРП держит выходное давление в заданных пределах. Точность регулирования — 1-2%.
- Коммерческий учёт газа. По требованию заказчика пункт комплектуется узлами учёта расхода газа с передачей данных в диспетчерскую.

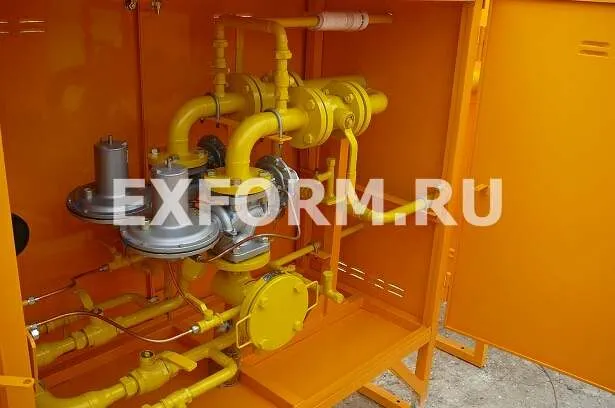

Устройство газорегуляторного пункта
Конструктивно ГРП состоит из двух отсеков, разделённых герметичной перегородкой:
| Отсек | Что находится | Назначение |
|---|---|---|
| Технологический | Редуцирующие линии с автоматическим вводом резерва, фильтры, замерные линии | Основной рабочий отсек — здесь происходит очистка и снижение давления газа |
| Вспомогательный | Щитовая со шкафами КИПиА, котельная (при автономном отоплении) | Управление автоматикой, обогрев пункта |
Сертификация и допуски
Вся продукция «Экс-Форма» имеет полный пакет разрешительной документации для применения на объектах любой категории опасности:
- Сертификаты соответствия на регуляторы давления и запорную арматуру.
- Сертификат ГАЗСЕРТ — подтверждение повышенных требований газовой отрасли.
- Допуск Ростехнадзора на объекты 1-й категории опасности.
- Протоколы заводских испытаний каждой единицы оборудования.
Посмотреть все лицензии и сертификаты на продукцию «Экс-Форма»
В качестве ограждающих конструкций используются многослойные панели. Двери и окна имеют высокие противопожарные характеристики. Отопление — от встроенной котельной или от внешнего источника.
Базовая комплектация ГРП
Каждый газорегуляторный пункт «Экс-Форма» поставляется с минимальным набором, который можно расширить под требования проекта:
- Вытяжные воздуховоды — для естественной вентиляции технологического отсека.
- Дефлекторы — усиливают тягу в вентиляционных каналах.
- Котельная труба — для отвода продуктов сгорания от встроенного котла.
- Прокладки и сменные фильтрующие элементы — расходные материалы для первого года эксплуатации.
- Местные сбросные свечи — для безопасного стравливания газа при настройке и ремонте.
- Запасные части — комплект ЗИП для оперативной замены.
Пример реализованного проекта: ГРПУ-2-1С-ЭК
Один из показательных проектов завода — газорегуляторный пункт ГРПУ-2-1С-ЭК. Это блочный пункт с двумя линиями редуцирования и коммерческим учётом газа. Он спроектирован для работы в условиях умеренного климата и рассчитан на входное давление до 1,2 МПа.
Основные характеристики ГРПУ-2-1С-ЭК:
- Две линии редуцирования — основная и резервная с автоматическим переключением.
- Встроенный узел коммерческого учёта газа.
- Система автоматики безопасности.
- Блочное исполнение — полная заводская готовность, монтаж за 1 день.
Подробные характеристики ГРПУ-2-1С-ЭК
Преимущества ГРП производства «Экс-Форма»
- Индивидуальное проектирование. Собственное конструкторское бюро разрабатывает ГРП под параметры конкретного объекта. Вы получаете оборудование, которое точно соответствует вашему техзаданию, а не типовой проект.
- Регуляторы собственной разработки. РДП и РДК защищены патентом РФ. Межсервисный интервал — 7 лет. Это значит, что 7 лет вы не тратите деньги на обслуживание.
- Любое количество выходов газа. Пункт может подавать газ на несколько объектов с разными параметрами давления. На входе и выходе монтируются фланцевые соединения.
- Современная автоматика. Применяются только передовые средства автоматизации. Контроль загазованности, пожарная сигнализация, телеметрия — всё включается в проект по требованию.
- Компактное исполнение. Сокращает срок строительства и затраты на подготовку площадки. Блочный ГРП монтируется за 1 день.
- Гарантия качества. Все требования заказчика выполняются со 100% точностью. Срок службы — 35 лет.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Главное преимущество нашего подхода — мы не продаём коробку с оборудованием. Мы продаём готовое решение, которое спроектировано под конкретный объект. Заказчик получает пункт, который точно встанет на его площадку, точно обеспечит его расход и точно пройдёт приёмку с первого раза».
«И ещё момент: наши регуляторы РДП и РДК не требуют обслуживания 7 лет. Для сравнения, типовые регуляторы нужно ревизовать каждые 1-2 года. За 35 лет службы ГРП это даёт экономию в сотни тысяч рублей только на выездах бригады».
Нужен газорегуляторный пункт под ваш объект?
Заполните опросный лист, и наши инженеры рассчитают оптимальную конфигурацию.
Заполнить опросный листили позвоните: 8 (800) 550-52-31
Часто задаваемые вопросы (FAQ)
1. Чем ГРП отличается от ГРПШ?
ГРП — это стационарный пункт в отдельно стоящем здании или блок-контейнере. ГРПШ — компактный шкаф для уличной установки. ГРП применяется для крупных объектов, ГРПШ — для небольших котельных и частного сектора. Подробнее в каталоге ГРПШ.
2. Можно ли заказать ГРП с двумя выходами газа разного давления?
Да. «Экс-Форма» производит пункты с любым количеством выходов. Каждый выход настраивается на своё давление. Это удобно, если от одного ГРП питаются и котельная, и жилой сектор.
3. Что входит в базовую комплектацию ГРП?
Вытяжные воздуховоды, дефлекторы, котельная труба, прокладки, сменные фильтрующие элементы, местные сбросные свечи, запасные части. Остальное — по проекту.
