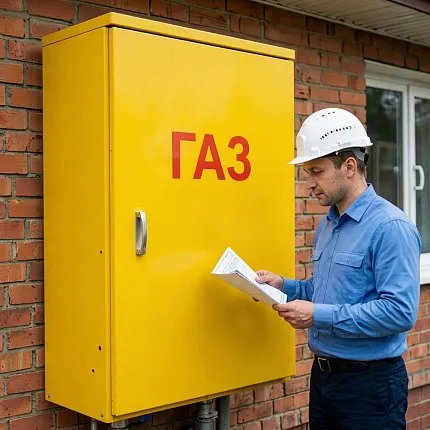

Приёмка ГРПШ газовой службой — это процедура, которую проходит каждый объект перед подачей газа. Инспектор проверяет соответствие проекту, наличие сертификатов, качество монтажа и срабатывание предохранительной арматуры. По опыту завода «Экс-Форма», 7 из 10 замечаний при приёмке связаны не с оборудованием, а с документами и организационными ошибками. В этой инструкции мы собрали всё, что нужно знать, чтобы сдать ГРПШ с первого раза.
Если вы заказываете ГРПШ у завода «Экс-Форма», вы получаете оборудование с полным пакетом документов: паспорт изделия, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ, декларацию ТР ТС 010/2011, руководство по эксплуатации. Это 80% успеха при приёмке.
Готовитесь к приёмке ГРПШ? Инженеры «Экс-Форма» помогут с документами и ответят на вопросы инспектора.
Содержание
- 5 этапов приёмки ГРПШ
- Полный список документов для приёмки
- Что проверяет инспектор: 8 контрольных точек
- 7 причин, почему не принимают ГРПШ с первого раза
- Чек-лист: что проверить до прихода инспектора
- Как «Экс-Форма» помогает пройти приёмку
- Часто задаваемые вопросы
5 этапов приёмки ГРПШ
Приёмка газорегуляторного пункта — это не один визит инспектора, а последовательность из пяти этапов. Пропуск любого из них означает возврат на шаг назад.
- Проверка проектной документации. Инспектор сверяет проект с фактическим исполнением. Все отклонения должны быть согласованы до начала монтажа.
- Визуальный осмотр. Проверка целостности шкафа, антикоррозийного покрытия, маркировки, наличия знака EAC.
- Проверка документов на оборудование. Паспорта, сертификаты, декларации — на каждый элемент: регулятор, фильтр, клапан, кран.
- Испытания. Опрессовка газопровода, проверка герметичности, настройка и проверка срабатывания ПЗК и ПСК.
- Подписание акта приёмки. Если все четыре этапа пройдены — подписывается акт, и газ подаётся в сеть.
Полный список документов для приёмки ГРПШ
Этот список — то, что инспектор запросит в первую очередь. Каждый документ должен быть в бумажном виде, с печатями и подписями.
| Документ | На какое оборудование | Где взять |
|---|---|---|
| Паспорт изделия | ГРПШ в целом | Предоставляет завод-изготовитель |
| Руководство по эксплуатации | ГРПШ | Предоставляет завод-изготовитель |
| Сертификат ГАЗСЕРТ | ГРПШ | Предоставляет завод-изготовитель |
| Сертификат ИНТЕРГАЗСЕРТ | ГРПШ | Предоставляет завод-изготовитель |
| Декларация ТР ТС 010/2011 | Регулятор, фильтр, клапаны, краны | Предоставляет завод-изготовитель |
| Паспорт регулятора давления | Регулятор (РДП, РДК, РДНК) | Предоставляет завод-изготовитель |
| Паспорт фильтра газового | Фильтр ФГ | Предоставляет завод-изготовитель |
| Паспорт ПЗК и ПСК | Предохранительные клапаны | Предоставляет завод-изготовитель |
| Акт опрессовки | Газопровод до и после ГРПШ | Составляет монтажная организация |
| Акт настройки ПЗК и ПСК | Предохранительная арматура | Составляет пусконаладочная организация |
| Протокол проверки молниезащиты и заземления | Контур заземления, молниеотвод | Составляет электролаборатория |
| Сертификат на сварщика | Сварные соединения | Предоставляет монтажная организация |
Что проверяет инспектор: 8 контрольных точек
Инспектор газовой службы идёт по контрольному списку. Вот что он проверяет — и на что нужно обратить внимание до его прихода.
- Соответствие проекту. Тип регулятора, количество линий, наличие байпаса — всё должно совпадать с проектной документацией.
- Целостность шкафа. Отсутствие вмятин, коррозии, непрокрашенных участков. Двери должны закрываться без перекосов.
- Маркировка. На табличке ГРПШ должны быть: модель, заводской номер, дата выпуска, знак EAC.
- Расстояния. От ГРПШ до зданий — не менее 10 м, до забора — не менее 2 м (по СП 62.13330.2011).
- Фундамент. Бетонное основание или металлическая рама. Никаких деревянных подкладок и «времянок».
- Молниезащита и заземление. Молниеотвод, контур заземления, протокол измерений (сопротивление не более 4 Ом).
- Герметичность. Все соединения проверяются мыльным раствором или течеискателем. Утечки недопустимы.
- Срабатывание предохранительной арматуры. ПЗК должен отсекать газ при аварийном повышении/понижении давления. ПСК — сбрасывать при превышении.
7 причин, почему не принимают ГРПШ с первого раза
По опыту инженеров «Экс-Форма», вот что чаще всего становится причиной возврата на доработку.
- Нет сертификата на регулятор или фильтр. Инспектор запрашивает документы на каждый компонент. Если чего-то не хватает — приёмка остановлена.
- Расстояние до здания меньше 10 метров. Самая частая ошибка при установке на участке. Измеряется от края шкафа до стены дома.
- Нет протокола замера сопротивления заземления. Без этого документа инспектор не примет молниезащиту.
- ПЗК не срабатывает при испытании. Причина: неправильная настройка или отсутствие настройки. ПЗК должен быть настроен на конкретные давления.
- Шкаф стоит на деревянных подкладках. Только бетон или металлическая рама. Дерево — горючий материал, это прямое нарушение.
- Нет знака EAC на табличке. Без маркировки ЕАЭС оборудование считается несертифицированным.
- Документы на оборудование оформлены на другое юрлицо. Если ГРПШ куплен у посредника, а не у завода, сертификаты могут быть выписаны на посредника — инспектор это видит и требует оригиналы от производителя.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Самый обидный случай в моей практике: заказчик купил ГРПШ у нас, смонтировал, всё настроил. Приезжает инспектор — и не принимает, потому что нет протокола замера сопротивления заземления. Казалось бы, мелочь — но без этой бумажки приёмка остановлена. Заказчик потерял две недели, пока ждал электролабораторию».
«Поэтому я всегда говорю: готовьте документы до монтажа. Не после, не во время — до. Как только фундамент залит и заземление смонтировано — сразу вызывайте лабораторию и получайте протокол. Потом монтируйте шкаф. Тогда к приходу инспектора у вас будет полный пакет».
Чек-лист: что проверить до прихода инспектора
Распечатайте этот список и пройдите по каждому пункту. Если все галочки на месте — приёмка пройдёт гладко.
- Проектная документация согласована с газоснабжающей организацией.
- ГРПШ установлен на бетонный фундамент или металлическую раму.
- Расстояние до зданий — не менее 10 м, до забора — не менее 2 м.
- На табличке ГРПШ есть модель, заводской номер, дата выпуска, знак EAC.
- Паспорт ГРПШ и паспорта на все компоненты (регулятор, фильтр, клапаны) в наличии.
- Сертификаты ГАЗСЕРТ, ИНТЕРГАЗСЕРТ, декларация ТР ТС 010/2011 в наличии.
- Акт опрессовки газопровода подписан монтажной организацией.
- Протокол замера сопротивления заземления (≤ 4 Ом) в наличии.
- ПЗК и ПСК настроены на проектные давления и проверены на срабатывание.
- Все резьбовые и фланцевые соединения проверены на герметичность.
- Вентиляционные отверстия шкафа открыты (не закрашены, не закрыты).
- Сертификат на сварщика (НАКС) в наличии.
Как «Экс-Форма» помогает пройти приёмку
Когда вы заказываете ГРПШ у нас, вы получаете не просто железный шкаф, а готовое к приёмке решение:
- Полный пакет документов. Паспорт изделия, паспорта на все компоненты, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ, декларация ТР ТС 010/2011 — всё в одном комплекте.
- Маркировка EAC. Знак обращения ЕАЭС нанесён на табличку — инспектор видит его сразу.
- Заводская настройка ПЗК и ПСК. Предохранительная арматура настроена на проектные давления и проверена на срабатывание — вам остаётся только подтвердить настройку при инспекторе.
- Консультация инженера. Если у инспектора возникли вопросы — наш инженер на связи. Звоните 8 (800) 550-52-31 прямо с объекта.
Часто задаваемые вопросы (FAQ)
1. Сколько времени занимает приёмка ГРПШ?
Если все документы готовы и оборудование смонтировано без замечаний — инспектор работает на объекте 1–2 часа. Если есть замечания — процедура затягивается на дни и недели.
2. Можно ли пройти приёмку без сертификата ГАЗСЕРТ?
Нет. Сертификат ГАЗСЕРТ — это добровольная сертификация, но многие газоснабжающие организации требуют его в дополнение к обязательной декларации ТР ТС 010/2011. Оборудование «Экс-Форма» имеет оба документа.
3. Что делать, если инспектор нашёл замечание?
Замечание фиксируется в акте. Вы устраняете его и вызываете инспектора повторно. Повторный выезд — платный. Поэтому лучше пройти чек-лист до его прихода.
4. Нужен ли отдельный сертификат на сварщика?
Да. Сварные соединения на газопроводе выполняются только аттестованным сварщиком с действующим удостоверением НАКС. Инспектор проверяет наличие этого удостоверения.
5. Можно ли купить ГРПШ без документов и потом дозаказать сертификаты?
Технически — да, но это дороже и дольше. Каждый сертификат оформляется под конкретное изделие с его заводским номером. Лучше сразу заказать ГРПШ с полным пакетом — это сэкономит время и нервы при приёмке.
