ГРПШ для частного дома — это компактный шкафной газорегуляторный пункт, который снижает давление газа из магистрали до безопасного уровня для бытовых котлов, плит и водонагревателей. Завод «Экс-Форма» (г. Саратов) производит ГРПШ с 1991 года — 35 лет на рынке газового оборудования. В этом руководстве инженеры завода разобрали всё: от выбора модели под мощность вашего котла до правил установки и приёмки газовой службой.
Цена ГРПШ для частного дома — от 70 000 руб. в базовой комплектации, от 120 000 руб. с резервной линией и счётчиком. Изготовление — 2 дня. Доставка до ТК — бесплатно. Каждое изделие комплектуется полным пакетом документов: паспорт, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ, декларация ТР ТС 010/2011.
Хотите точную цену под ваш объект? Заполните опросный лист — инженеры «Экс-Форма» рассчитают стоимость за 1 час.
Содержание
- Зачем нужен ГРПШ и из чего он состоит
- Какой тип выбрать: ГРПШ, ДРП или ПРДГ
- 9 моделей ГРПШ для дома: сравнение и цены
- Как выбрать ГРПШ по мощности котла
- Какой ГРПШ выбрать под свой бюджет
- ГРПШ со счётчиком: плюсы, минусы и цена
- Как выглядит ГРПШ для дома: схемы и габариты
- Экспертный кейс: почему одно-линейного ГРПШ не хватило
- Замена старого ГРПШ на новый
- Правила установки: расстояния, молниезащита, обогрев
- Что можно сделать своими руками, а что нельзя
- 5 ошибок, из-за которых не принимают ГРПШ
- Сертификаты и документы для приёмки
- Цена ГРПШ: из чего складывается
- Как заказать ГРПШ за 2 дня
- Часто задаваемые вопросы
Зачем нужен ГРПШ и из чего он состоит
В магистральном газопроводе давление газа составляет от 0,05 до 1,2 МПа — это в 20–500 раз выше, чем нужно бытовому оборудованию. Котёл, плита или водонагреватель рассчитаны на низкое давление — 2–3 кПа (0,002–0,003 МПа). Если подключить их к магистрали напрямую, оборудование выйдет из строя в первые секунды.
ГРПШ решает четыре задачи одновременно:
- Редуцирование — снижает давление газа с высокого/среднего до низкого (2–5 кПа) и поддерживает его стабильным при скачках в магистрали;
- Аварийная защита — встроенный предохранительно-запорный клапан (ПЗК) отсекает газ при аварийном повышении или понижении давления;
- Очистка газа — фильтр ФГ-50 (25 мкм) задерживает механические примеси и конденсат, защищая регулятор от износа;
- Учёт газа — возможность установки счётчика внутри шкафа (опционально, исполнение ЭК).

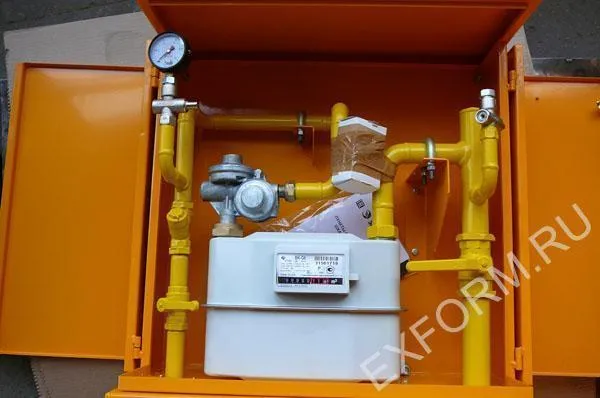

Из чего состоит ГРПШ: комплектация
Каждый ГРПШ «Экс-Форма» состоит из двух частей: внешней оболочки и внутреннего технологического оборудования.

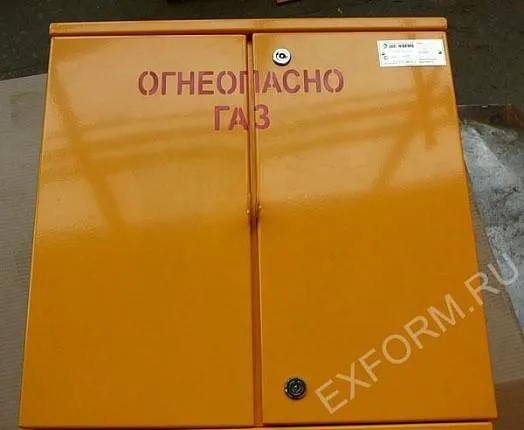

Внешняя оболочка:
- Металлический шкаф с порошковой окраской (антикоррозийная защита);
- Двери, запираемые на замки;
- Вентиляционные отверстия (обеспечивают естественную вентиляцию);
- Табличка с маркировкой: модель, заводской номер, дата выпуска, знак EAC.
Технологическое оборудование (каждая линия редуцирования):
- Кран шаровой газовый ГШК на входе (ресурс — 16 000 циклов, корундовое покрытие затвора);
- Фильтр газовый ФГ-50 со степенью фильтрации 25 мкм и датчиком перепада давления;
- Регулятор давления газа прямого действия (РДНК, РДГБ, РДГК или ЭКБ — зависит от модели);
- Предохранительно-запорный клапан (ПЗК) — встроен в регулятор или отдельный;
- Предохранительный сбросной клапан ПСК-25Н (общий на выходе);
- Кран шаровой на выходе;
- Импульсный трубопровод с кранами Ду-15.
Какой тип выбрать: ГРПШ, ДРП или ПРДГ
Завод «Экс-Форма» предлагает три линейки оборудования для частного дома. Они различаются по сложности, надёжности и цене.
| Линейка | Особенности | Для кого | Цена, от |
|---|---|---|---|
| ГРПШ | Универсальные шкафные пункты. Модели с одной или двумя линиями. Можно установить счётчик и обогрев. | Для большинства домов: от дачи до коттеджа 500 м² | 75 000 руб. |
| ДРП | Домовые регуляторные пункты. Максимально простая конструкция, без резервной линии. | Для одного котла, бюджетное решение | 70 000 руб. |
| ПРДГ | Для замены устаревших моделей без переделки проекта. | Для замены старого пункта на объектах с готовым проектом | 90 000 руб. |
9 моделей ГРПШ для дома: сравнение и цены
Ниже — девять моделей от завода «Экс-Форма», отсортированных по цене. Все сертифицированы по ТР ТС 010/2011, имеют сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ.
| Модель | Расход, м³/ч | Регулятор | Ключевая особенность | Цена, от руб. | Ссылка |
|---|---|---|---|---|---|
| ДРП-1 | до 2 | FE-10 | Самый доступный, для одного котла до 20 кВт | 70 000 | Подробнее → |
| ГРПШ-6-Б | до 6 | РДГБ | Бюджетный, для котла и плиты | 75 000 | Подробнее → |
| ДРП-2 | до 5 | FE-25 | Простой, для котла до 40 кВт и плиты | 80 000 | Подробнее → |
| ГРПШ-32 | до 12 | РДНК-32 | Самый компактный, для котла + плиты + водонагревателя | 85 000 | Подробнее → |
| ПРДГ-10 | до 6 | РДГБ-6 | Для замены устаревших моделей без переделки проекта | 90 000 | Подробнее → |
| ГРПШ-10МС | до 10 | РДГК | С отапливаемым отсеком для оборудования | 95 000 | Подробнее → |
| ГРПШ-04-2У1 | до 300 | РДНК-400 (2 шт.) | Две линии: основная + резервная. Максимальная надёжность | 100 000 | Подробнее → |
| ГРПШ-ЭКБ-10 | до 10 | ЭКБ | Электронный регулятор, повышенная точность | 110 000 | Подробнее → |
| ГРПШ-05-2У1 | до 500 | РДНК-400М (2 шт.) | Две линии, для большого коттеджа | 120 000 | Подробнее → |
Как выбрать ГРПШ по мощности котла
Самый частый вопрос: «У меня котёл на 40 кВт — какой ГРПШ нужен?» Ответ — в таблице ниже. Мощность котла пересчитана в расход газа по формуле: 1 кВт ≈ 0,12 м³/ч (для КПД 90%).
| Мощность котла, кВт | Расход газа, м³/ч | Рекомендуемая модель | Цена, от руб. |
|---|---|---|---|
| до 16 | до 2 | ДРП-1 | 70 000 |
| до 24 | до 3 | ДРП-2 или ГРПШ-6-Б | 75 000 |
| до 35 | до 4,5 | ГРПШ-32 | 85 000 |
| до 50 | до 6 | ГРПШ-6-Б или ПРДГ-10 | 75 000 |
| до 80 | до 10 | ГРПШ-10МС или ГРПШ-ЭКБ-10 | 95 000 |
| до 100 | до 12 | ГРПШ-32 | 85 000 |
| свыше 100 | от 12 | ГРПШ-04-2У1 или ГРПШ-05-2У1 | 100 000 |
Важно: если кроме котла есть газовая плита (добавляет ~1,5 м³/ч) и водонагреватель (добавляет ~2,5 м³/ч) — суммируйте их расход с расходом котла и берите модель с запасом 20%.
Не знаете мощность котла или суммарный расход? Позвоните инженерам — подберём ГРПШ за 15 минут.
Какой ГРПШ выбрать под свой бюджет
Три проверенных сценария на основе реальных заказов «Экс-Форма» в 2024–2025 годах.
| Бюджет | Рекомендуемая модель | Что вы получаете | Для какого дома |
|---|---|---|---|
| До 80 000 руб. | ДРП-1 или ГРПШ-6-Б | Базовый ГРПШ для одного котла, без резерва, без счётчика | Дача или дом до 150 м² с одним котлом |
| 80 000–100 000 руб. | ГРПШ-32 или ГРПШ-10МС | Компактный ГРПШ для котла + плиты + водонагревателя, можно со счётчиком | Дом 150–250 м² с полным газовым оборудованием |
| 100 000–130 000 руб. | ГРПШ-04-2У1 | Двухлинейный ГРПШ с резервной линией — газ не отключится при отказе регулятора | Дом от 250 м², постоянное проживание |
ГРПШ со счётчиком: плюсы, минусы и цена
| Вариант | Плюсы | Минусы | Цена решения |
|---|---|---|---|
| Счётчик в ГРПШ | Всё в одном шкафу. Не занимает место в доме. Защищён от вмешательства. Опломбирован заводом. | Дороже на 15 000–25 000 руб. Требуется место в шкафу. | +15 000–25 000 руб. |
| Счётчик отдельно | Дешевле. Можно поставить в доме. | Занимает место. Отдельная опломбировка. Дополнительные соединения. | Цена счётчика + монтаж |
Цена ГРПШ со счётчиком: ГРПШ-04-2У1 с установленным счётчиком — от 120 000 руб. Точная стоимость зависит от типа счётчика и требований к классу точности.
Как выглядит ГРПШ для дома: схемы и габариты
Ниже — газовая и габаритная схемы ГРПШ-ЭКБ-10, популярной модели для частного дома.
Рис. 1. Газовая схема ГРПШ-ЭКБ-10
Рис. 2. Габаритная схема ГРПШ-ЭКБ-10
Экспертный кейс: почему одно-линейного ГРПШ не хватило
Объект: частный дом 280 м² в посёлке Токсово (Ленинградская область). Котёл Viessmann Vitodens 200 (49 кВт) + плита + водонагреватель. Расход — 8,5 м³/ч. Установили одно-линейный ГРПШ с РДНК-32 без обогрева за 85 000 руб.
Проблема: январь 2024, −28°C. Регулятор вышел из строя из-за обмерзания импульсной линии. ПЗК сработал на отсечку — дом остался без отопления на 18 часов. За ночь температура упала до +8°C, разморозился контур горячей воды. Ущерб: 85 000 руб. (замена теплообменника + ремонт ГРПШ).
Диагностика (выезд 20.01.2024): причина — отсутствие газового обогрева. Конденсат в импульсных трубках замёрз, давление на мембрану перестало передаваться. Вторая проблема — одна линия: любая неисправность = остановка теплоснабжения.
Решение (февраль 2024): замена на ГРПШ-04-2У1 с газовым обогревом. Две линии — основная и резервная. Обогрев импульсных трубок исключает обмерзание.
Результат: зима 2024–2025 — без происшествий. Разница в цене — 30 000 руб. Это меньше стоимости одного аварийного ремонта.
Мнение эксперта
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма»:
«Случай в Токсово — типичный. Хотели сэкономить, поставили одно-линейный ГРПШ без обогрева. Итог: 18 часов без тепла в −28°C и ремонт на 85 000 рублей. Разница в цене между одно- и двухлинейным ГРПШ с обогревом — около 30 000 рублей. Это несопоставимо со стоимостью ремонта замёрзшего дома».
«Для дома с постоянным проживанием я рекомендую три правила: резервная линия, газовый обогрев, фильтр. Если их соблюсти — ГРПШ проработает 35 лет без сюрпризов».
Замена старого ГРПШ на новый
Если у вас уже стоит ГРПШ, но он устарел или вышел из строя — вот что нужно знать о замене.
Когда нужна замена:
- ГРПШ старше 20 лет — выработан ресурс, запчасти не поставляются;
- Регулятор не держит давление — скачки, пульсация, отключения котла;
- Корпус проржавел — нарушена герметичность шкафа;
- Нет резервной линии — а газоснабжающая организация теперь требует;
- Переход на счётчик внутри шкафа — старый ГРПШ не рассчитан.
Два сценария замены:
- Замена «один в один». Если стоит ПРДГ — берёте ПРДГ-10. Если ГРПШ — подбираете аналог из таблицы моделей. Проект менять не нужно, приёмка — упрощённая.
- Модернизация. Замена одно-линейного на двухлинейный ГРПШ-04-2У1 с обогревом. Требует корректировки проекта, но даёт резервную линию и защиту от обмерзания.
Завод «Экс-Форма» производит ПРДГ именно для сценария «один в один» — размеры, присоединения и схема совпадают с моделями 1990–2000-х годов.

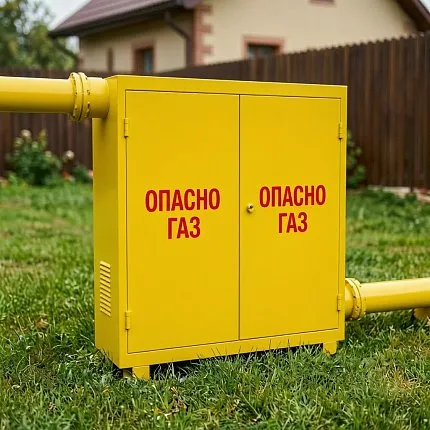

Правила установки: расстояния, молниезащита, обогрев
Установка регламентируется СП 62.13330.2011. Вот что проверяет инспектор:
- Расстояние от строений. Не менее 10 м от жилого дома, гаража. До забора — не менее 2 м.
- Фундамент. Бетон или металлическая рама. Никаких деревянных подкладок.
- Молниезащита и заземление. II категория. Молниеотвод + контур заземления (не более 4 Ом). Подробнее →
- Вентиляция. Отверстия шкафа не закрывать, не закрашивать.
- Подключение газа. Только аттестованной организацией, сварщик с НАКС.
- Газовый обогрев. Если ниже −15°С — обязательно. Работает автономно, с пьезорозжигом, без электричества. Расход газа — 0,05 м³/ч.
Что можно сделать своими руками, а что нельзя
Многие спрашивают: «Можно ли установить ГРПШ самому?» Ответ: частично.
Что можно сделать своими руками:
- Подготовить площадку: расчистить место, снять дёрн;
- Залить бетонный фундамент по габаритному чертежу (завод предоставит схему);
- Смонтировать контур заземления и молниеотвод (после этого вызвать электролабораторию для замера сопротивления);
- Установить шкаф на фундамент, закрепить анкерами;
- Проверить герметичность соединений мыльным раствором (ежегодный осмотр).
Что категорически нельзя делать самому:
- Врезку в газопровод — только аттестованная организация;
- Сварку газовых соединений — только сварщик с НАКС;
- Пусконаладку: настройку регулятора, ПЗК, ПСК — только специалисты;
- Опломбировку счётчика — только представитель ГРО.
Экономия на самостоятельной врезке оборачивается штрафом до 400 000 руб. и отключением газа (ст. 7.19 КоАП РФ).
5 ошибок, из-за которых не принимают ГРПШ
- Расстояние до дома меньше 10 метров. Измеряется от края шкафа до стены.
- Нет протокола замера сопротивления заземления. Вызывайте электролабораторию до прихода инспектора.
- Деревянные подкладки под шкафом. Только бетон или металл.
- Нет сертификатов на оборудование. «Экс-Форма» комплектует каждый ГРПШ полным пакетом.
- Покупка ГРПШ без фильтра у других производителей. Все ГРПШ «Экс-Форма» имеют фильтр ФГ-50 в базе.
Сертификаты и документы для приёмки
Каждый ГРПШ комплектуется полным пакетом документов: паспорт изделия, паспорта компонентов, декларация ТР ТС 010/2011, сертификаты ГАЗСЕРТ и ИНТЕРГАЗСЕРТ, руководство по эксплуатации. Производство ведётся по ТУ 4859-022-12213528-05 и ТУ 4859-012-12213528-04.
Пункты ГРПШ — №00075/0139
Смотреть PDF →Пункты ГРПШ — №00128/0156
Смотреть PDF →До 9 баллов по MSK-64
Смотреть →Шкафные пункты
Смотреть →Цена ГРПШ: из чего складывается
| Компонент | Влияние на цену | Рекомендация |
|---|---|---|
| Модель ГРПШ | 70 000–120 000 руб. | По мощности котла и бюджету |
| Счётчик газа | +15 000–25 000 руб. | Исполнение ЭК — с заводской опломбировкой |
| Газовый обогрев | +10 000–15 000 руб. | Обязателен при температурах ниже −15°С |
| Доставка | 0 руб. до ТК | До ТК — бесплатно, далее — по тарифам |
Ориентировочные цены:
- ДРП-1 — от 70 000 руб.
- ГРПШ-32 — от 85 000 руб.
- ГРПШ-04-2У1 с резервной линией — от 100 000 руб.
- ГРПШ-04-2У1 с резервной линией и счётчиком — от 120 000 руб.
Как заказать ГРПШ за 2 дня
- Позвоните 8 (800) 550-52-31 или напишите market@exform.ru.
- Заполните опросный лист — скачать DOCX.
- Получите КП за 1 час.
- Изготовление — 2 дня. Доставка до ТК — бесплатно, самовывоз из Саратова.
Часто задаваемые вопросы
1. Какой ГРПШ лучше для частного дома?
Для дома от 250 м² с постоянным проживанием — ГРПШ-04-2У1 с резервной линией и газовым обогревом. При ограниченном бюджете — ГРПШ-32 (от 85 000 руб.). Для дачи — ДРП-1 (от 70 000 руб.).
2. Можно ли установить ГРПШ для дома самостоятельно?
Частично. Фундамент, заземление и установку шкафа можно сделать своими руками. Врезку в газопровод, сварку и пусконаладку — только аттестованная организация. За самовольную врезку — штраф до 400 000 руб. (ст. 7.19 КоАП РФ).
3. Нужен ли обогрев ГРПШ для частного дома?
Если зимой температура опускается ниже −15°С — обязательно. Газовый обогрев с пьезорозжигом работает автономно, без электричества, расходуя 0,05 м³/ч. Для южных регионов — не обязателен.
4. Сколько стоит обслуживание ГРПШ?
Межсервисный интервал — 7 лет. Ежегодно — визуальный осмотр и проверка герметичности мыльным раствором (можно своими силами). Раз в 7 лет — ревизия специалистом с заменой фильтроэлемента.
5. Что делать, если ГРО не согласовывает модель?
Запросите перечень разрешённых моделей у ГРО и пришлите нам. Инженеры «Экс-Форма» подберут ГРПШ из этого перечня или помогут согласовать нашу модель — опыт с 1991 года.
