ГРПШ-6-Б — самый доступный шкафной газорегуляторный пункт в линейке «Экс-Форма», созданный специально для частных домов и небольших объектов с расходом газа до 6 м³/ч. Оснащён регулятором РДГБ, обеспечивающим стабильность выходного давления с точностью ±10%. Это готовое решение для тех, кому нужен надёжный ГРПШ без переплаты за избыточную пропускную способность. Цена — от 20 000 руб.
Компактный шкаф размером 400×250×480 мм и массой всего 4,5 кг легко размещается на фасаде дома или отдельном фундаменте. Адаптирован под климатические условия России — работает при температуре от −40 до +45°С. Срок службы — 35 лет.
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 12 месяцев
- Регулятор: РДГБ-6
- Максимальный расход: до 6 м³/ч
- Входное давление: до 1,2 МПа
- Масса: 4,5 кг
- Габариты: 400×250×480 мм
- Сертификат: ИНТЕРГАЗСЕРТ
8 (800) 550-52-31 или market@exform.ru
Содержание
- Состав и особенности исполнения
- Технические характеристики
- Почему выбирают ГРПШ-6-Б
- Схемы ГРПШ-6-Б
- Сертификаты и документация
- Цена, сроки, доставка
- Часто задаваемые вопросы
Состав и особенности исполнения

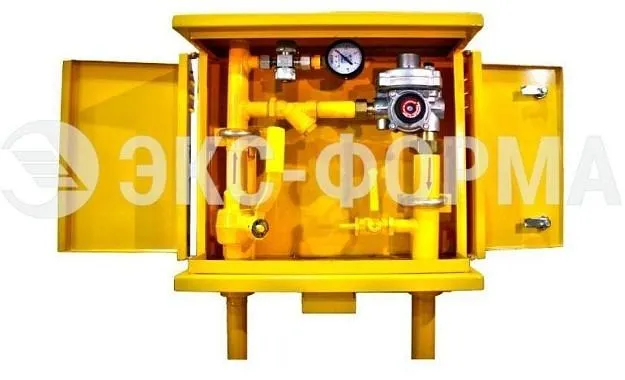

ГРПШ-6-Б — это полностью укомплектованный шкафной пункт, готовый к подключению. В его состав входят:
- Металлический шкаф с антикоррозийным покрытием, защищающий внутренние элементы от осадков и механических воздействий.
- Регулятор РДГБ-6 — основной элемент, обеспечивающий редуцирование, стабилизацию и защиту магистрали. Точность поддержания давления — ±10%.
- Газовый фильтр сетчатого типа — очищает поток от механических примесей, продлевая срок службы регулятора.
- Запорная арматура — кран Ду-20 на входе, позволяющий отключить оборудование для обслуживания.
- Предохранительно-сбросной и запорный клапаны — обеспечивают безопасность при скачках давления.
Устройство настроено под работу с природным газом согласно ГОСТ 5542-87, соответствует правилам безопасности ПБ 12.529.03. Пропускная способность — 6 м³/ч при входном давлении от 0,05 до 0,6 МПа. Этого достаточно для газоснабжения частного дома с котлом мощностью до 50 кВт и плитой.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип изделия | ГРПШ-6 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Температура окружающей среды, °С | от −40 до +45 |
| Входное давление максимальное, МПа | 1,2 |
| Выходное давление, кПа | 2,2 ± 0,2 |
| Давление срабатывания сбросного клапана, кПа | 3,0…3,45 |
| Неравномерность регулирования, %, не более | ±10 |
| Пропускная способность при Рвх = 0,05 МПа, м³/ч | 6 |
| Пропускная способность при Рвх = 0,6 МПа, м³/ч | 6 |
| Срабатывание запорного клапана при аварийном понижении, кПа | 1,0…2,0 |
| Присоединение: вход / выход, мм | Ду=20 / Ду=20 |
| Соединение: вход / выход | G ½ - В / сварное по ГОСТ 16037-80 |
| Габаритные размеры Д×Ш×В, мм | 400×250×480 |
| Масса, кг, не более | 4,5 |
| Срок службы, лет | 35 |
| Комплектность | Регулятор РДГБ-6, кран Ду-20 |
Почему выбирают ГРПШ-6-Б
- Самая доступная цена в линейке — от 20 000 руб. Оптимальный выбор для тех, кому не нужна избыточная пропускная способность.
- Компактность. Шкаф размером 400×250×480 мм и массой 4,5 кг легко размещается на фасаде дома или отдельном фундаменте.
- Устойчивость к климату. Работает при температурах от −40 до +45°С — подходит для большинства регионов России.
- Простота обслуживания. Удобный доступ к регулятору и фильтру для замены и профилактики.
- Совместимость с типовыми подключениями. G ½ на входе, сварное соединение на выходе по ГОСТ 16037-80.
- Гарантия соблюдения нормативов. Соответствует ПБ 12.529.03 и ГОСТ 5542-87.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ГРПШ-6-Б — это наша самая простая и доступная модель. Но "простая" не значит "ненадёжная". Был случай: заказчик из Ростовской области поставил ГРПШ-6-Б для летней кухни и гостевого домика. Расход — 4,5 м³/ч, как раз под модель. Через три года звонит: "Всё работает, ни разу не трогал, только раз в год смотрю — давление в норме". Для небольшого объекта это идеальный выбор — дёшево и надёжно».
«Но предупреждаю: если планируете расширяться — ставить бассейн с подогревом, второй котёл — берите модель с запасом по расходу. ГРПШ-6-Б рассчитан на 6 кубов, и если вы выйдете за этот предел, давление просядет. Для растущего хозяйства лучше посмотреть ГРПШ-04-2У1 или ГРПШ-10МС».
Схемы ГРПШ-6-Б
Ниже — газовая и габаритная схемы ГРПШ-6-Б. Они дают представление о компоновке оборудования внутри шкафа и его присоединительных размерах.

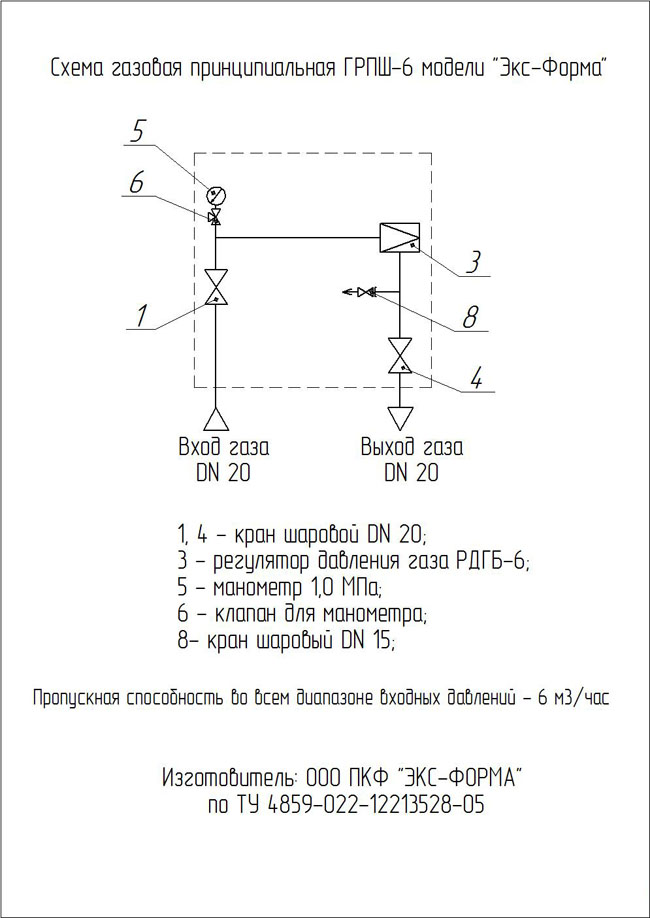

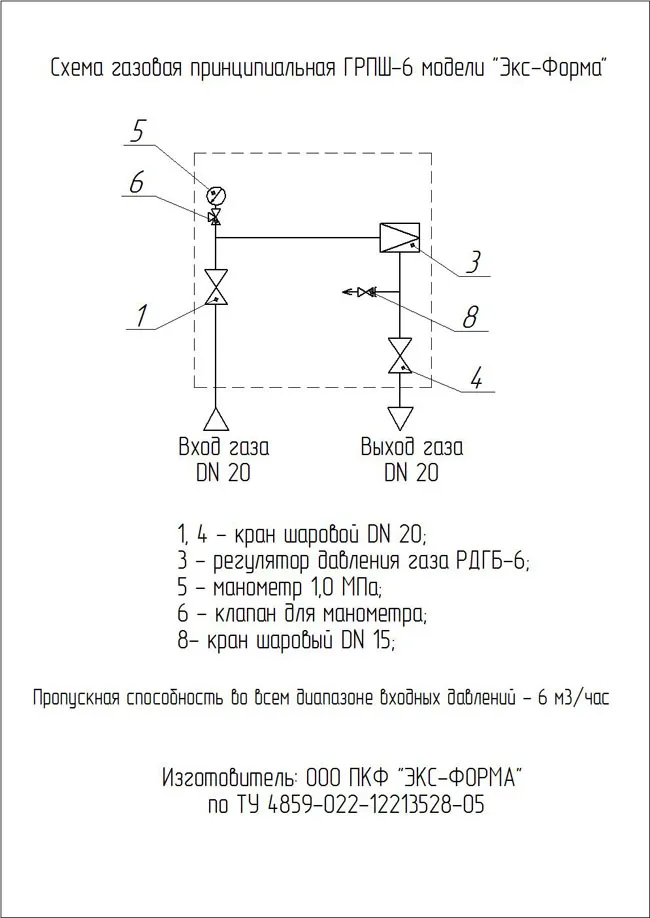

Рис. 1. Газовая схема ГРПШ-6-Б

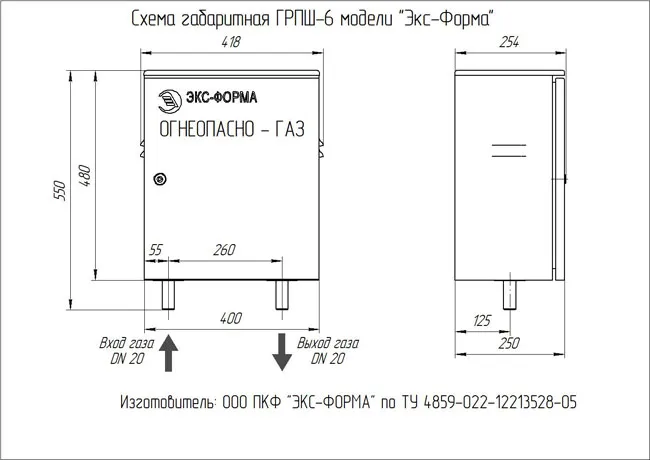

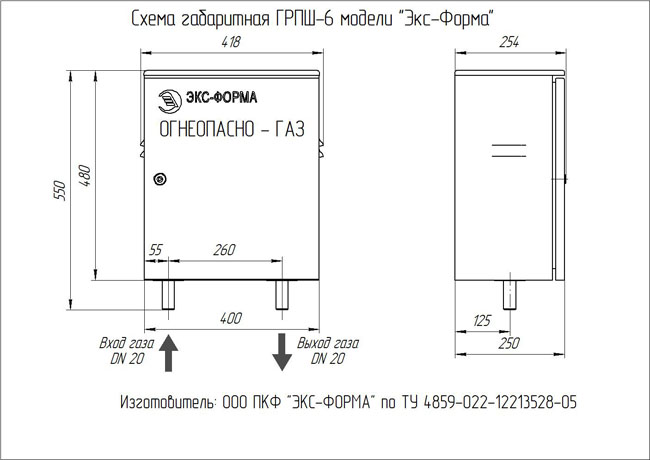

Рис. 2. Габаритная схема ГРПШ-6-Б
Сертификаты и документация
На ГРПШ-6-Б предоставляется полный пакет документов, включая паспорт изделия, руководство по эксплуатации и сертификаты соответствия.
Пункты ГРПШ — №00075/0139
Смотреть PDF →Шкафные пункты
Смотреть →Смотреть все сертификаты на ГРПШ
Цена, сроки изготовления, условия доставки
Ориентировочная стоимость ГРПШ-6-Б — от 20 000 руб. в зависимости от комплектации. Для точного расчёта цены:
- Заполните опросный лист на ГРПШ (DOCX).
- Или позвоните: 8 (800) 550-52-31 / напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
Время отгрузки — 1–2 рабочих дня при наличии на складе. Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове. Шкафы поставляются с полным комплектом технической документации.
Часто задаваемые вопросы (FAQ)
1. Для каких объектов подходит ГРПШ-6-Б?
Для частных домов с одним котлом (до 50 кВт) и плитой, летних кухонь, гостевых домиков, небольших мастерских. Если планируете расширение — лучше взять модель с запасом по расходу.
2. Можно ли установить ГРПШ-6-Б на фасаде дома?
Да. Шкаф компактный (400×250×480 мм) и лёгкий (4,5 кг), его можно крепить на фасад. Обязательно соблюдайте расстояние не менее 10 метров от окон и дверей.
3. Нужен ли обогрев для ГРПШ-6-Б?
Шкаф имеет антикоррозийное покрытие и утепление, работает при температурах до −40°С. В регионах с морозами ниже −40°С рекомендуется установка дополнительного обогрева.
4. Чем ГРПШ-6-Б отличается от ГРПШ-32?
ГРПШ-6-Б дешевле, но имеет меньшую пропускную способность (6 против 12 м³/ч). ГРПШ-32 подойдёт для дома с двумя котлами или дополнительным оборудованием.
5. Какая гарантия на ГРПШ-6-Б?
Гарантия — 12 месяцев. Срок службы — 35 лет. При соблюдении правил эксплуатации оборудование работает без нареканий весь заявленный срок.
