ГРПШ-10МС — бытовой шкафной газорегуляторный пункт коммунально-бытового назначения на базе регулятора РДГК-10. Предназначен для подачи газа частному дому, коттеджу или небольшому объекту с расходом до 15 м³/ч.
Производится заводом «Экс-Форма» (г. Саратов) с 1991 года. Срок службы — 35 лет, гарантия — 12 месяцев. Цена — от 24 000 руб. 8 (800) 550-52-31.
Нужна консультация по ГРПШ-10МС? Инженеры «Экс-Форма» подберут модель под ваш расход.
Содержание
- Модификации ГРПШ-10МС
- Технические характеристики
- Устройство и принцип работы
- Комплект поставки
- Ключевые преимущества
- Схемы
- Цена и порядок заказа
- Экспертное мнение
- Часто задаваемые вопросы
Модификации ГРПШ-10МС
Базовая модель — ГРПШ-10МС с одной линией редуцирования. Для потребителей, которым важна бесперебойность подачи газа, конструкторское бюро «Экс-Форма» разработало модификацию:
| Модель | Линии редуцирования | Особенности |
|---|---|---|
| ГРПШ-10МС | 1 | Базовая модель, одна линия + сбросной клапан |
| ГРПШ-10МС-2У1 | 2 (основная + резервная) | Два регулятора РДГК-10, двухступенчатая очистка газа |
Технические характеристики
| Параметр | Значение |
|---|---|
| Регулятор давления | РДГК-10 |
| Диапазон входных давлений, МПа | 0,05–0,6 |
| Выходное давление, кПа | 1,5–2,0 |
| Максимальная пропускная способность, м³/ч | 15 |
| Настройка ПСК (повышение), кПа | 2,8–3,5 |
| Настройка ПЗК (повышение), кПа | 3,5–5,0 |
| Настройка ПЗК (понижение), кПа | 0,3–1,0 |
| Входной патрубок, Ду | 20 мм, G¾-В |
| Выходной патрубок, Ду | 20 мм, сварное соединение ГОСТ 16037-80 |

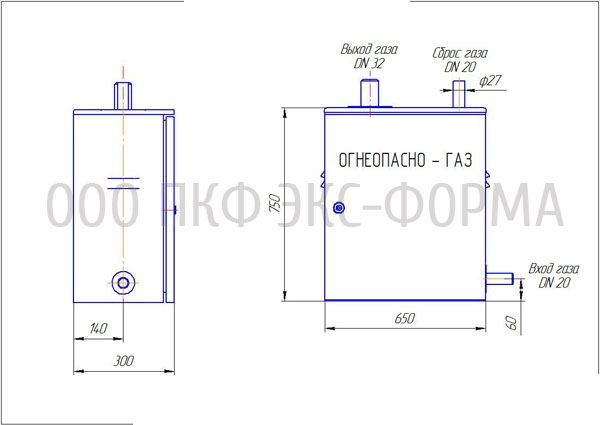

| Габариты (Д×Ш×В), мм | 650 × 300 × 750 |
| Масса, кг | 17 |
| Срок службы | 35 лет |
| Гарантия | 12 месяцев |
| Цена | от 24 000 руб. |
Устройство и принцип работы

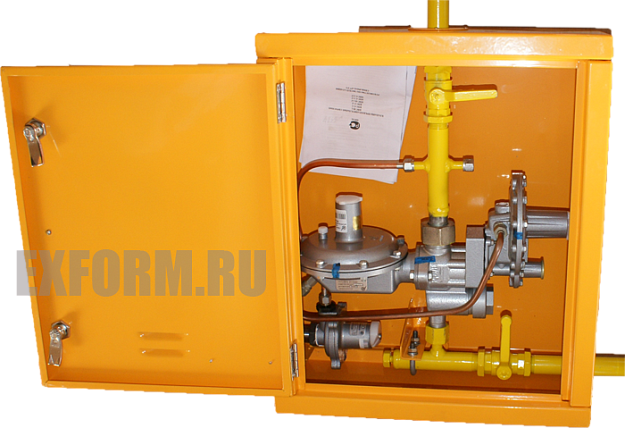

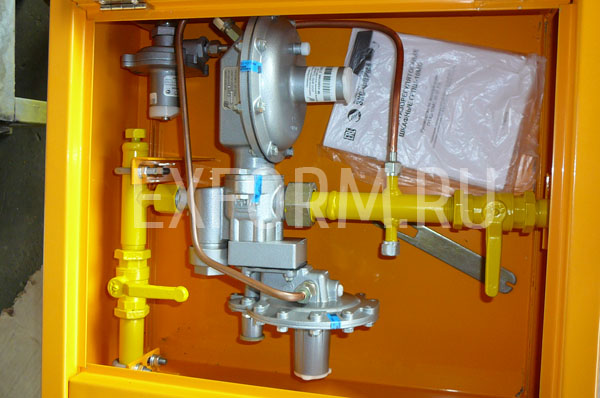

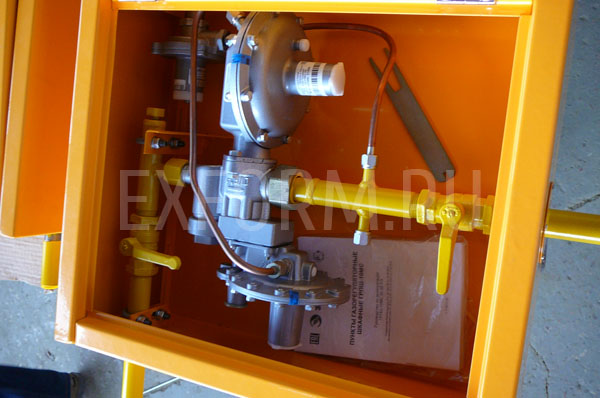

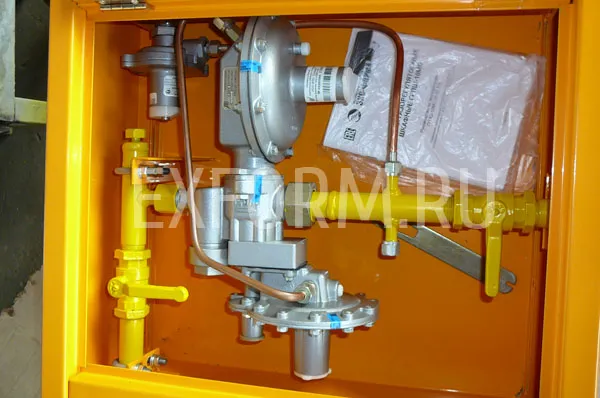

ГРПШ-10МС состоит из металлического шкафа с дверкой, закрывающейся на ключ. Внутри размещено технологическое оборудование.

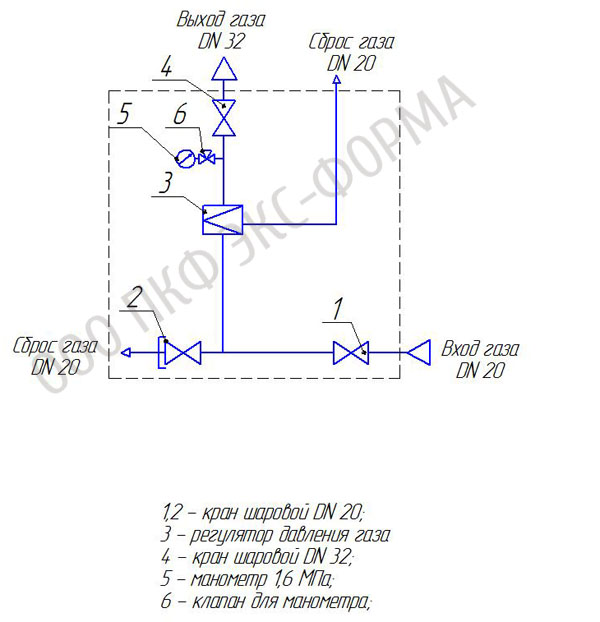

Состав оборудования
- Кран шаровой Ду-20 на входе;
- Регулятор давления газа РДГК-10;
- Кран шаровой Ду-32 на выходе;
- Манометр с краном Ду-15 для контроля входного давления;
- Кран Ду-15 с ниппелем для мановакуумметра на выходе;
- Продувочные трубопроводы с кранами Ду-20.
Принцип работы
- Газ по входному трубопроводу через кран поступает к регулятору РДГК-10.
- Регулятор снижает давление до заданного (1,5–2,0 кПа).
- Газ поступает к потребителю через выходной кран.
- При повышении входного давления срабатывает встроенный сбросной клапан ПСК — излишки газа сбрасываются в атмосферу.
- При резких скачках давления автоматически срабатывает ПЗК — подача газа прекращается.
- Повторный запуск регулятора — вручную.

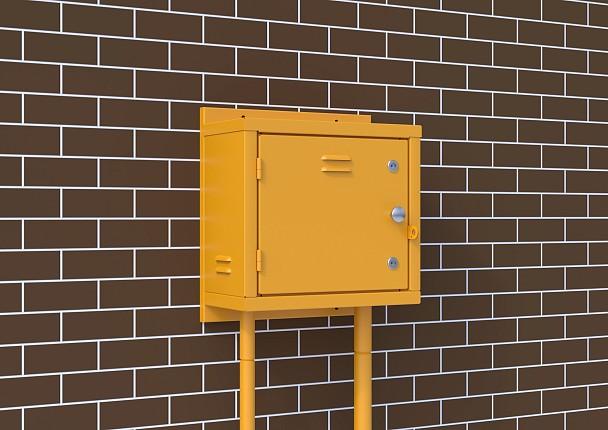

Монтаж: ГРПШ-10МС крепится к стене снаружи здания.
Северное исполнение: взрывозащищённый электрообогрев и корундовая обработка корпуса для дополнительной теплоизоляции.
Комплект поставки
| Документ | Количество |
|---|---|
| Пункт газорегуляторный шкафной ГРПШ-10МС | 1 |
| Руководство по эксплуатации ГРПШ-10МС | 1 |
| Руководство по эксплуатации на РДГК-10 | 1 |
| Паспорт на манометр | 1 |
| Ключ | 2 |
| Паспорта на запорную арматуру | 1 на типоразмер |
| Протокол испытания на прочность и герметичность | 1 |
| Выписка из сертификатов на трубы, отводы, переходы | 1 |
Ключевые преимущества
| Производство | Эксплуатация |
|---|---|
| Отключающее устройство на входе Позволяет перекрыть подачу газа без демонтажа установки. | Работа от нулевого расхода Регулятор устойчиво функционирует даже при минимальном потреблении. |
| Сетчатый фильтр Очистка газа от механических примесей продлевает срок службы регулятора. | Двухступенчатая защита ПСК сбрасывает избыток, ПЗК отсекает подачу при аварии. |
| Порошковая краска Эпоксиполиэфирное покрытие, гарантия на ЛКП — 15 лет. | Срок службы 35 лет Минимальные затраты на обслуживание. |
Схемы
Конструкторский отдел «Экс-Форма» по вашей заявке бесплатно разработает индивидуальные схемы под ваш объект.
Схемы на сайте носят ознакомительный характер — не используйте их в проектах без согласования.
Цена и порядок заказа
Цена на ГРПШ-10МС — от 24 000 руб. Срок изготовления — от 10 до 30 дней, изделия есть в наличии.
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Заполните опросный лист — скачать опросный лист.
- Получите КП за 1 час.
Доставка: по всей России. Самовывоз со склада в Саратове.
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2026):
«ГРПШ-10МС — это наша самая компактная модель для частного сектора. Если у вас дом с котлом и плитой, расход до 15 м³/ч — этого достаточно. Регулятор РДГК-10 работает стабильно даже при минимальном потреблении, когда летом включается только плита».
«Совет: не берите модель с запасом по расходу «на будущее». Если реальный расход 5–8 м³/ч, то ГРПШ-10МС — оптимальный выбор. А вот если планируете пристраивать баню, гараж с отоплением — посчитайте суммарный максимум. Лучше взять чуть больше, чем потом менять узел. Хотя, по опыту, в 9 из 10 случаев для частного дома хватает этой модели».
Часто задаваемые вопросы
1. Для какого расхода подходит ГРПШ-10МС?
Максимальный расход — 15 м³/ч. Этого достаточно для частного дома с газовым котлом и плитой, небольшого коттеджа или малого коммерческого объекта.
2. Чем отличается ГРПШ-10МС от ГРПШ-10МС-2У1?
ГРПШ-10МС — одна линия редуцирования. ГРПШ-10МС-2У1 — две линии (основная + резервная) с двумя регуляторами РДГК-10 и двухступенчатой очисткой газа. Модификация 2У1 дороже, но обеспечивает бесперебойную подачу.
3. Нужен ли обогрев ГРПШ-10МС?
Для стандартных условий (до −20 °C) обогрев не требуется. Для северных регионов доступно исполнение со взрывозащищённым электрообогревом и корундовой обработкой корпуса.
4. Сколько времени занимает установка ГРПШ-10МС?
Монтаж на стену занимает 1–2 часа. Подключение — через входной патрубок G¾-В (резьба) и выходной сварной по ГОСТ 16037-80.
5. Какие документы идут в комплекте?
Паспорт изделия, руководство по эксплуатации, паспорт на манометр, протокол испытаний на герметичность, выписка из сертификатов на материалы.
