ГРПШ-04-2У1 — шкафной газорегуляторный пункт на базе двух регуляторов РДНК-400, предназначенный для редуцирования газа высокого и среднего давления до низкого (2,0–5,0 кПа). Состоит из двух линий редуцирования — основной и резервной — что гарантирует бесперебойную подачу газа потребителю даже при выходе одной линии из строя. Максимальный расход — до 300 м³/ч.
Производится заводом «Экс-Форма». Для стабильной работы в зимний период рекомендуется модель с газовым обогревом. Срок службы — 35 лет, гарантия — 3 года. Ориентировочная стоимость — от 100 000 руб. в зависимости от комплектации. Изготовление шкафа под ваши нужды — за пару дней, доставка до транспортной компании — бесплатно.
Нужна консультация по ГРПШ-04-2У1? Инженеры ПКФ «Экс-Форма» бесплатно подберут комплектацию и рассчитают цену.
Содержание
- Ключевые показатели
- Устройство и работа
- Почему ГРПШ-04-2У1 от «Экс-Форма» выгоднее аналогов
- Для каких объектов подходит
- Технические характеристики
- Схема газа и габаритный чертёж
- Сертификаты и документация
- Цена, сроки, доставка
- Часто задаваемые вопросы
Ключевые показатели
- Срок службы: 35 лет
- Гарантия: 3 года
- Регулятор: РДНК-400 (2 шт.)
- Линий редуцирования: 2 (основная + резервная)
- Максимальный расход: до 300 м³/ч
- Сертификаты: ГАЗСЕРТ, ИНТЕРГАЗСЕРТ, сейсмостойкость
- ТУ: 4859-022-12213528-05, 4859-012-12213528-04
Устройство и работа

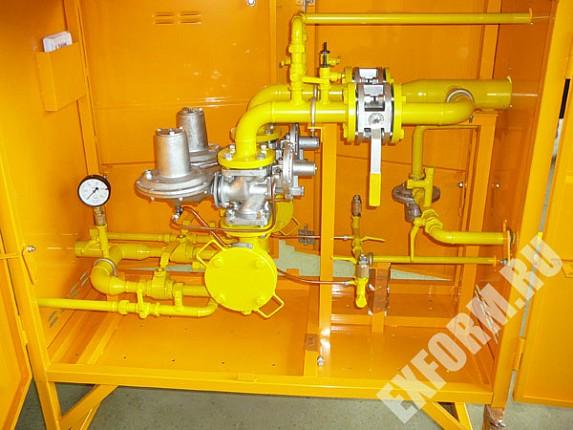

Шкафной газорегуляторный пункт ГРПШ-04-2У1 сконструирован на базе двух регуляторов давления газа РДНК-400. Состоит из металлической рамы, на которой смонтировано основное технологическое оборудование, и внешней оболочки — металлического шкафа с дверками, запираемыми на замки.
Технологическое газовое оборудование пункта состоит из двух линий редуцирования: основной и резервной. При выходе основной линии из строя подача газа автоматически переключается на резервную — отключения потребителей не происходит.
Состав каждой линии редуцирования
- Кран шаровой газовый ГШК ДУ-50 фланцевого типа присоединения на входе.

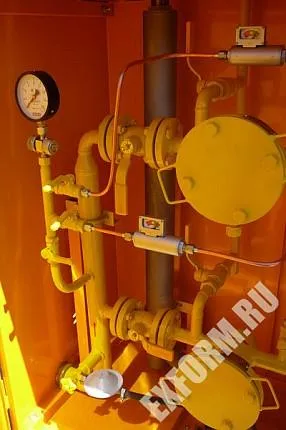

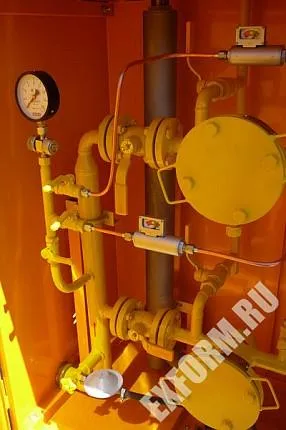

- Фильтр ФГ-50 со степенью фильтрации 25 мкм. Для контроля загрязнённости фильтра предусмотрен датчик перепада давления ПДП с указанием степени загрязнённости. Для слива конденсата из фильтра на корпусе установлен шаровой кран.

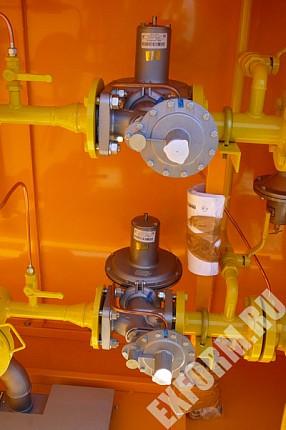

- Регулятор давления газа РДНК-400 со встроенным предохранительно-запорным устройством.
- Кран шаровой фланцевый ДУ-65 на выходе.
- Импульсный трубопровод с кранами шаровыми ДУ-15.
- Предохранительный сбросной клапан ПСК-25Н (общий для двух линий редуцирования).
Опционально ГРПШ может быть оснащён газовым обогревом, узлом учёта расхода газа (в том числе на обогрев), системами телеметрии и диспетчеризации.
Почему ГРПШ-04-2У1 от «Экс-Форма» выгоднее аналогов
| Параметр | ГРПШ-04-2У1 «Экс-Форма» | Типовые аналоги на рынке |
|---|---|---|
| Регулятор | РДНК-400 (2 шт.) | Часто один регулятор без резерва |
| Фильтрация | ФГ-50 со степенью 25 мкм + датчик перепада давления | Сетчатый фильтр без индикатора |
| Запорная арматура | Собственные краны ГШК с корундовым покрытием | Сторонние краны |
| Гарантия | 3 года на всё оборудование | 1 год |
| Сертификация | ГАЗСЕРТ + ИНТЕРГАЗСЕРТ + сейсмостойкость | Только обязательный ГОСТ |
| Изготовление | За пару дней под ваши нужды | Типовой срок — 2–4 недели |
| Доставка до ТК | Бесплатно | Платно |
| Проектная документация | Бесплатная разработка схем | Платно или не предоставляется |
Для каких объектов подходит ГРПШ-04-2У1
- Небольших котельных (до 300 м³/ч)
- Коммунально-бытовых объектов
- Промышленных цехов с умеренным потреблением
- Объектов, где нельзя отключать газ
- Расходов свыше 300 м³/ч → смотрите ГРПШ на базе РДП
- Входного давления выше 0,6 МПа → смотрите ПГБ
- Экстремального климата (ниже −60°С) → требуется ПГБ в исполнении ХЛ1
Технические характеристики
| Параметр | Значение |
|---|---|
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-400 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 5,0 |
| Неравномерность регулирования, % | ±10 |
Пропускная способность
| Входное давление, МПа | Расход, м³/ч |
|---|---|
| 0,05 | 45 |
| 0,1 | 80 |
| 0,2 | 125 |
| 0,3 | 170 |
| 0,4 | 200 |
| 0,5 | 250 |
| 0,6 | 300 |
Предохранительная арматура и прочие характеристики
| Параметр | Значение |
|---|---|
| Срабатывание запорного клапана при повышении давления | 1,25 Рвых. ±10% |
| Срабатывание запорного клапана при понижении давления | не менее 0,5 Рвых. |
| Клапан предохранительный сбросной | ПСК-25Н |
| Давление начала срабатывания сбросного клапана | 1,15 Рвых. |
| Температура окружающего воздуха, °С | −40…+45 или −60…+45 |
| Система обогрева | Газовый обогрев либо без обогрева |
| Расход газа для системы обогрева, м³/ч | 0,05 ±15% |
| Присоединение: вход / выход / импульс | Ду-50 / Ду-80 / Ду-15 |
| Соединение | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал | Не реже одного раза в 5 лет |
| Средний срок службы, лет | 35 |
| Назначенный срок службы, лет | 35 |
| Масса, кг | 170 |
Схема газа и габаритный чертёж

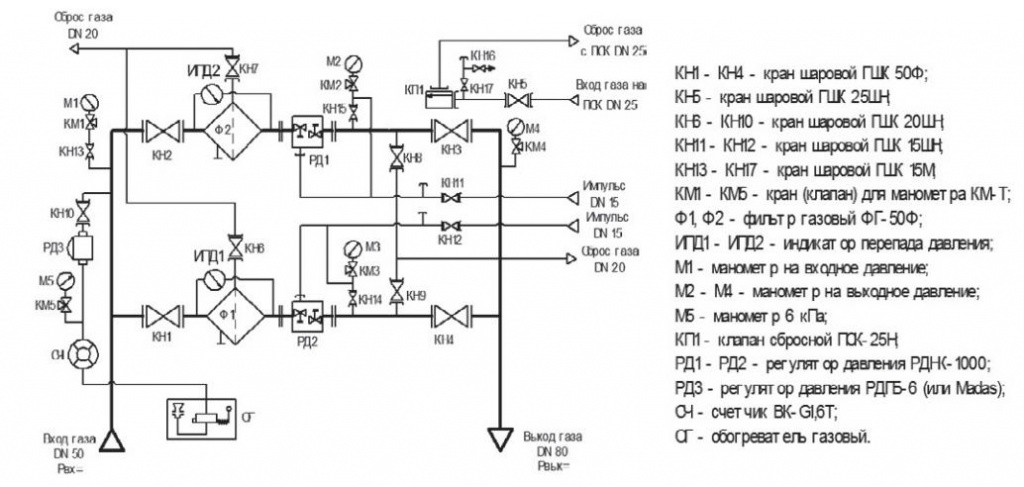

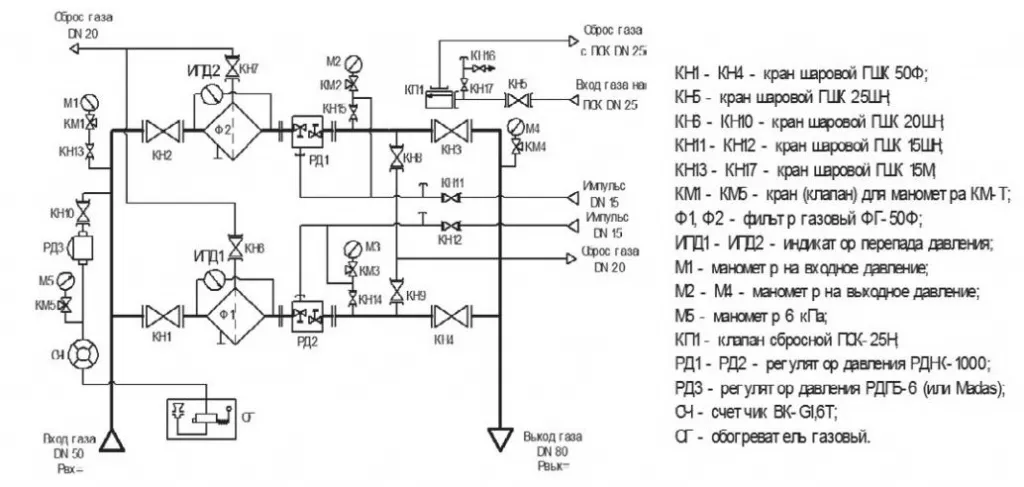

Рис. 1. Схема движения газа в ГРПШ-04-2У1

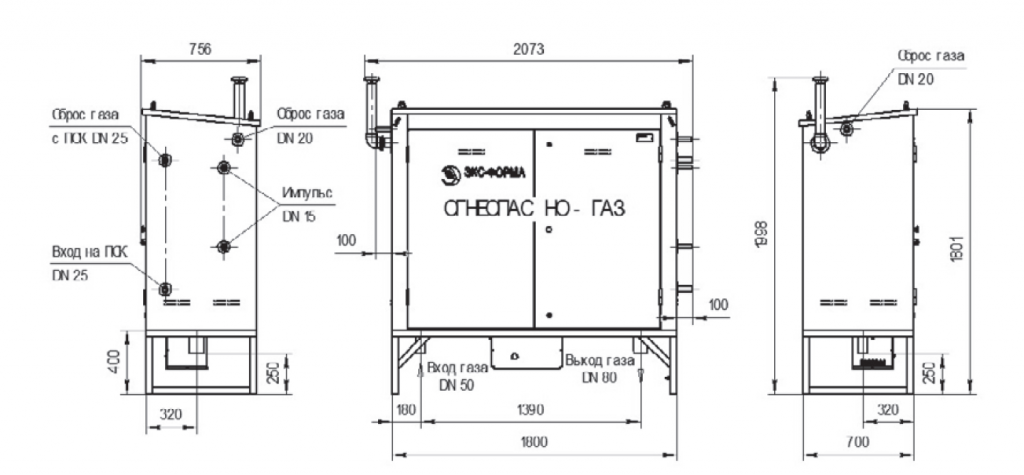

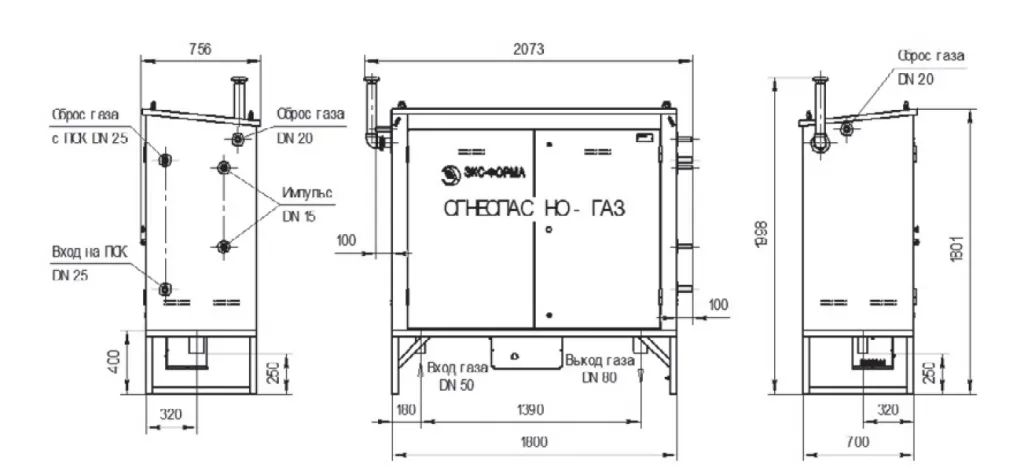

Рис. 2. Габаритный чертёж ГРПШ-04-2У1
Сертификаты и документация
На ГРПШ-04-2У1 предоставляется полный пакет документов. Ниже — действующие сертификаты на шкафное оборудование «Экс-Форма»:
Пункты ГРПШ — №00075/0139
Смотреть PDF →Пункты ГРПШ — №00128/0156
Смотреть PDF →До 9 баллов по MSK-64
Смотреть →Шкафные пункты
Смотреть →Смотреть все сертификаты на ГРПШ
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«ГРПШ-04-2У1 — это самая компактная модель в линейке шкафных пунктов с резервированием. При массе 170 кг он перекрывает потребности небольшой котельной или цеха. Но есть нюанс: при входном давлении ниже 0,1 МПа пропускная способность резко падает. Если вам нужно 300 кубов в час — смотрите, чтобы на входе было не меньше 0,5 МПа».
«И ещё момент: если ставите на улице в регионе с морозами — обязательно берите с газовым обогревом. Без него при минус 30 регулятор может обмёрзнуть. А замена зимой — это остановка котельной, чего никто не хочет».
Цена, сроки изготовления, условия доставки
Ориентировочная стоимость ГРПШ-04-2У1 — от 100 000 руб. в зависимости от комплектации: наличие газового обогрева, узла учёта расхода газа, систем телеметрии. Для точного расчёта цены:
- Позвоните: 8 (800) 550-52-31 или напишите: market@exform.ru.
- Получите коммерческое предложение в течение 1 часа.
- Изготовление шкафа под ваши нужды — за пару дней.
Доставка: до транспортной компании — бесплатно. Далее — любой транспортной компанией по согласованию с заказчиком. Возможен самовывоз со склада в Саратове.
Пункт редуцирования поставляется в полной заводской готовности с гарантией 36 месяцев на все приборы. Срок службы — не менее 35 лет.
Нужна консультация?
Заполните опросный лист, и наши инженеры рассчитают ГРПШ под ваш объект.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Часто задаваемые вопросы (FAQ)
1. Зачем нужна резервная линия редуцирования?
Резервная линия обеспечивает бесперебойную подачу газа при выходе из строя или плановом обслуживании основной линии. Для объектов, где остановка газоснабжения недопустима (котельные, производственные цеха), это обязательное требование. Без резерва любая неисправность регулятора означает полную остановку газоснабжения до завершения ремонта.
2. Можно ли купить ГРПШ-04-2У1 без газового обогрева?
Да. Модель доступна в двух исполнениях: с газовым обогревом (для регионов с холодным климатом) и без обогрева (для южных регионов или установки в отапливаемом помещении). Однако практика показывает: если зимой температура опускается ниже −15°С, газовый обогрев окупается при первом же сезоне.
3. Какая максимальная пропускная способность?
При входном давлении 0,6 МПа максимальный расход составляет 300 м³/ч. При более низком входном давлении пропускная способность снижается — см. таблицу в разделе «Технические характеристики».
4. Входит ли доставка в стоимость?
Доставка до транспортной компании — бесплатно. Доставка от ТК до вашего объекта оплачивается отдельно или может быть включена в стоимость при согласовании.
5. Можно ли переоборудовать ГРПШ-04-2У1 под другой регулятор?
Технически — да, но экономически нецелесообразно. ГРПШ-04-2У1 спроектирован именно под геометрию и характеристики РДНК-400. Замена на другой регулятор потребует переделки обвязки, пересчёта пропускной способности и повторной сертификации. Если вам нужен другой регулятор — лучше сразу заказать ГРПШ на базе РДП или РДК.
6. Как часто нужно проверять фильтр и менять фильтроэлемент?
Благодаря датчику перепада давления ПДП вы видите степень загрязнённости фильтра визуально, без разборки. При нормальном качестве газа фильтроэлемент служит 2–3 года. Если датчик показывает загрязнение — фильтроэлемент можно промыть и использовать дальше, он выполнен из синтетического нетканого полотна, которое не боится влаги.
7. Чем штатные краны ГШК лучше обычных шаровых кранов?
ГШК — это собственная разработка «Экс-Форма». Шаровой затвор обрабатывается на станках с ЧПУ и имеет корундовое покрытие, нанесённое методом микродугового оксидирования. Ресурс — не менее 16 000 циклов открытия-закрытия. Обычные краны на рынке выдерживают 5 000–8 000 циклов.
