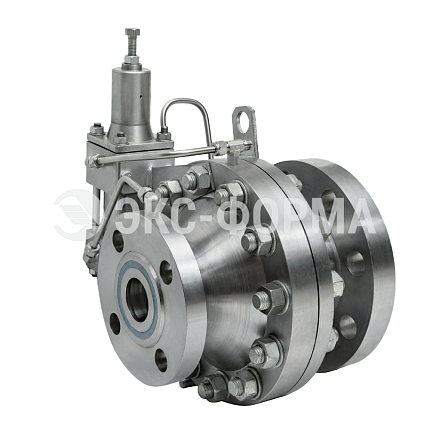

РДПВ ЭКФО DN100 — промышленный магистральный регулятор с коэффициентом пропускной способности Kv=140. Пропускает до 258 597 м³/ч при максимальном входном давлении 10 МПа — этого достаточно, чтобы обеспечить газом город с населением 300–400 тысяч человек.
Как и вся линейка РДПВ, регулятор управляется давлением транспортируемого газа, не требует внешнего электропитания и внесён в реестр ПАО «Газпром». Срок службы — 40 лет. Ориентировочная стоимость РДПВ ЭКФО — от 300 000 руб. в зависимости от диапазона выходного давления и исполнения.
Где применяется DN100: крупные АГРС на ответвлениях магистральных газопроводов, газораспределительные станции областных центров, промышленные узлы с потреблением от 54 000 до 258 000 м³/ч. Это уже не районный, а региональный масштаб.
8 (800) 550-52-31 или market@exform.ru
Содержание
- Что отличает DN100 от младших моделей
- Технические характеристики
- Конструктивные особенности
- Стоимость и заказ
- Часто задаваемые вопросы
Что отличает DN100 от младших моделей
- Kv=140 против 90 у DN80. Прирост в 1,5 раза — возможность запитать областной центр без установки второго регулятора и без параллельной работы двух DN80.
- Диаметр седла 90 мм, ход гильзы 23 мм. У DN80 — 75 мм и 19 мм. Чем больше седло и ход, тем шире диапазон регулирования и тем стабильнее регулятор работает при переменных нагрузках.
- Масса 140 кг. DN100 на 40 кг тяжелее DN80. Весь корпус и исполнительные механизмы — нержавеющая сталь. Это запас прочности на десятилетия.
- Поршневой стабилизатор с увеличенным ресурсом. При таких расходах и давлениях мембранный стабилизатор был бы слабым звеном. Поршневая система исключает порыв и не требует замены в течение всего срока службы.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный диаметр, DN | 100 |
| Тип регулятора | Магистральный, прямоточный |
| Регулируемая среда | Неагрессивный природный газ |
| Диапазон входных давлений, МПа | 2 ÷ 10 |
| Диапазон выходных давлений, МПа | 0,05÷0,3; 0,3÷1,2; 1,2÷3,0 |
| Пропускная способность при макс. входном давлении, ст.м³/ч | 258 597 |
| Пропускная способность при миним. входном давлении, ст.м³/ч | 53 794 |
| Коэффициент пропускной способности, Kv, м³/ч | 140 |
| Диаметр седла (гильзы), мм | 90 |
| Ход гильзы, мм, не менее | 23 |
| Зона пропорциональности (класс точности AC), % | ±1 |
| Давление закрытия, %, не более | 5 |
| Зона нечувствительности | Не более 1,6% от верхнего предела настройки |
| Класс герметичности по ГОСТ 33259 | IV |
| Соединение с газопроводом | Фланцевое по ГОСТ 33259 исп. F |
| Строительная длина, мм | 390 |
| Габариты (Д×Ш×В), мм | 390 × 500 × 520 |
| Масса, кг, не более | 140 |
| Срок службы | 40 лет |
| Гарантия | 2 года |
| Межсервисный интервал | 7 лет |
| Технические условия | ТУ 4218-027-12213528-2016 |
Конструктивные особенности
- Корпус из нержавеющей стали. Принципиальное решение для регуляторов такого масштаба: замена одного DN100 — это остановка АГРС на несколько дней и отключение десятков тысяч потребителей. Коррозия здесь недопустима.
- Задатчик, стабилизатор и фильтр в едином корпусе. Меньше разъёмов — меньше потенциальных мест утечек. На DN100 каждая утечка — прямые финансовые потери.
- Дифференциальный вход и выход. Снижение скорости газа → меньше шум, меньше износ, выше пропускная способность.
- Система регулируемых дросселей. Стабильная работа при расходах, близких к нулю. Подтверждено протоколом испытаний ИЛ «Саратовдиагностика».
- Пилоты-ускорители (опционально). Рекомендованы для объектов с частыми изменениями нагрузки — компенсируют инерционность системы большого диаметра.
Сертификация
- В реестре ПАО «Газпром».
- Сертификат ИНТЕРГАЗСЕРТ.
- ТУ 4218-027-12213528-2016.
Стоимость и заказ
Ориентировочная стоимость РДПВ ЭКФО — от 300 000 руб. в зависимости от диапазона выходного давления, исполнения (левое/правое, горизонтальное/вертикальное) и дополнительных опций.
- Позвоните: 8 (800) 550-52-31.
- Напишите: market@exform.ru.
- Получите КП в течение 1 часа.
Доставка по России. Самовывоз со склада в Саратове.
Часто задаваемые вопросы
1. Как понять, что нужен именно DN100, а не DN80?
Граница — по расходу ~170 000 м³/ч. Если потребление выше — DN100 (до 258 597 м³/ч). Если ниже — DN80 (до 166 240 м³/ч). Также DN100 даёт запас на перспективу роста без замены регулятора.
2. Зачем нужен пилот-ускоритель на DN100?
На больших диаметрах выше инерционность системы. При резком изменении расхода пилот-ускоритель сокращает время реакции и обеспечивает стабильное выходное давление при скачках нагрузки.
3. Насколько критичен простой АГРС при замене DN100?
Критичен — DN100 обслуживает десятки тысяч потребителей. «Экс-Форма» рекомендует схему с монитором и регулятором и поставляет готовые АГРС с такой конфигурацией.
