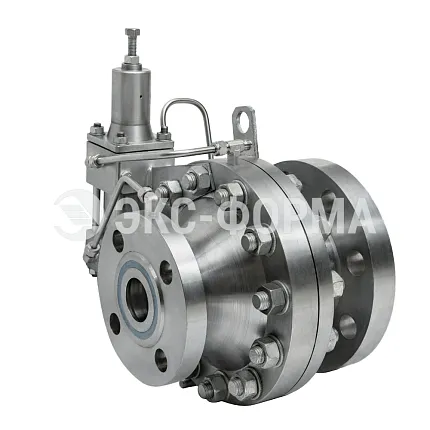

РДПВ ЭКФО DN25 — это прямоточный магистральный регулятор давления газа, спроектированный для работы в составе АГРС и на объектах магистральных газопроводов с входным давлением от 2 до 10 МПа. Не требует постороннего источника энергии — управление осуществляется за счёт энергии транспортируемого газа.
Производится заводом «Экс-Форма» по ТУ 4218-027-12213528-2016. Внесён в реестр ПАО «Газпром». Срок службы — 40 лет, межсервисный интервал — 7 лет, гарантия — 2 года. Ориентировочная стоимость — от 300 000 руб. в зависимости от диапазона выходного давления и исполнения.
Опыт клиентов: РДПВ ЭКФО DN25 — младшая модель в линейке магистральных регуляторов. Оптимален для АГРС с умеренным потреблением газа, где важна точность ±1% и работа при расходах, близких к нулю. Протокол испытаний ИЛ «Саратовдиагностика» подтверждает стабильную работу на всём диапазоне нагрузок.
Ключевые преимущества РДПВ ЭКФО DN25
- Точность ±1%. Зона пропорциональности — ±1%. Лучший показатель в классе магистральных регуляторов.
- Работа при расходах, близких к нулю. Уникальная система регулируемых дросселей позволяет обойтись без отдельной линии малых расходов на АГРС.
- Поршневой стабилизатор. Исключена вероятность выхода из строя из-за порыва мембраны — в отличие от импортных аналогов с мембранными стабилизаторами.
- Корпус из нержавеющей стали. Невосприимчивость к агрессивным средам, исключена коррозия. Срок службы — 40 лет.
- В реестре ПАО «Газпром». Сертификат ИНТЕРГАЗСЕРТ. Полный пакет разрешительной документации.
8 (800) 550-52-31 или market@exform.ru
Содержание
- Технические характеристики
- Устройство магистрального регулятора
- Стоимость и заказ
- Часто задаваемые вопросы
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальный диаметр, DN | 25 |
| Тип регулятора | Магистральный, прямоточный |
| Регулируемая среда | Неагрессивный природный газ |
| Диапазон входных давлений, МПа | 2 ÷ 10 |
| Диапазон выходных давлений, МПа | 0,05÷0,3; 0,3÷1,2; 1,2÷3,0 |
| Пропускная способность при макс. входном давлении, ст.м³/ч | 24 012 |
| Пропускная способность при миним. входном давлении, ст.м³/ч | 4 995 |
| Коэффициент пропускной способности, Kv, м³/ч | 13 |
| Зона пропорциональности (класс точности AC), % | ±1 |
| Давление закрытия, %, не более | 5 |
| Зона нечувствительности | Не более 1,6% от верхнего предела настройки |
| Класс герметичности по ГОСТ 33259 | IV |
| Соединение с газопроводом | Фланцевое по ГОСТ 33259 исп. F |
| Строительная длина, мм | 210 |
| Габариты (Д×Ш×В), мм | 210 × 405 × 430 |
| Масса, кг, не более | 55 |
| Срок службы | 40 лет |
| Гарантия | 2 года |
| Межсервисный интервал | 7 лет |
| Технические условия | ТУ 4218-027-12213528-2016 |
Устройство магистрального регулятора
Корпусные детали пилотов и исполнительных механизмов выполнены из нержавеющей стали. Это делает регуляторы невосприимчивыми к агрессивным средам, исключает коррозию и повышает общую надёжность конструкции.
Магистральные регуляторы серии РДПВ ЭКФО спроектированы с дифференциальным входом и выходом. Такое решение снижает шумовые характеристики за счёт понижения скорости газа в зоне редуцирования и уменьшает износ деталей, находящихся в зоне скоростного потока.
В регуляторах применена уникальная система регулируемых дросселей, позволяющая настроить регулятор на нужный режим работы, в том числе и на минимальные расходы, близкие к нулю. Это позволяет обойтись в АГРС без отдельной линии редуцирования на малые расходы.
Сертификация
- В реестре ПАО «Газпром».
- Сертификат ИНТЕРГАЗСЕРТ.
- ТУ 4218-027-12213528-2016.
Стоимость и заказ
Ориентировочная стоимость РДПВ ЭКФО DN25 — от 300 000 руб. Точная цена зависит от диапазона выходного давления и исполнения.
- Позвоните: 8 (800) 550-52-31.
- Напишите: market@exform.ru.
- Получите КП в течение 1 часа.
Доставка по России. Самовывоз со склада в Саратове.
Часто задаваемые вопросы
1. Для каких объектов подходит DN25?
Для АГРС и магистральных газопроводов с расходом до 24 012 м³/ч при максимальном входном давлении 10 МПа. Оптимален для объектов с умеренным потреблением газа, где важна точность ±1%.
2. Чем отличается от импортных аналогов?
Корпус из нержавеющей стали (исключена коррозия), поршневой стабилизатор (исключает порыв мембраны), встроенный фильтр и стабилизатор в едином корпусе (меньше утечек), работа при расходах, близких к нулю без отдельной линии малых расходов.
3. Нужна ли отдельная линия малых расходов?
Нет. Система регулируемых дросселей обеспечивает стабильную работу при расходах, близких к нулю.
