ГРПП (газорегуляторный пункт подземный) — это технологическое оборудование для редуцирования газа, размещаемое ниже уровня земли. Применяется в газораспределительных системах промышленных и жилых объектов в случае отсутствия свободных площадей для установки наземных ГРПШ или при необходимости подземного присоединения к газопроводу, не нарушающего существующий ландшафт.

Завод «Экс-Форма» производит ГРПП на базе регуляторов собственной разработки — РДП и РДК. Подземное исполнение обеспечивает защиту от случайных повреждений, снижает уровень шума и минимизирует воздействие на окружающую среду. Нужна консультация или расчёт? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru.

Нужен подземный газорегуляторный пункт под ваш проект? Инженеры «Экс-Форма» подготовят КП за 1 час с учётом всех нормативных требований.

8 (800) 550-52-31 или market@exform.ru

Содержание

  1. Что такое ГРПП и где применяется
  2. Устройство и состав оборудования ГРПП
  3. Нормативные требования к подземным ГРП
  4. Преимущества подземного исполнения
  5. Особенности монтажа и эксплуатации
  6. ГРПП производства «Экс-Форма»
  7. Цена и варианты исполнения
  8. Экспертное мнение
  9. Часто задаваемые вопросы

Что такое ГРПП и где применяется

Газорегуляторный пункт подземный (ГРПП) — это стационарная газорегуляторная установка, технологическое оборудование которой размещено ниже уровня земли в герметичном контейнере или подземном сооружении. В отличие от наземного шкафного ГРПШ, корпус ГРПП не возвышается над поверхностью — наружу выходят только вентиляционные решётки, сбросные свечи и люки для доступа к оборудованию.

Типовые объекты применения ГРПП:

  • Городские газораспределительные сети в условиях плотной застройки, где невозможно разместить наземный ГРПШ с соблюдением нормативных отступов (3 м до окон и дверей, 5 м по вертикали до проёмов).
  • Промышленные площадки с дефицитом свободного пространства — например, заводские территории с интенсивным движением техники.
  • Объекты культурного наследия и исторические центры городов, где наземное оборудование нарушает архитектурный облик.
  • Коттеджные посёлки и элитные жилые комплексы, где заказчик предъявляет повышенные требования к ландшафтному дизайну.
  • Газоснабжение объектов с высокими требованиями безопасности — подземное исполнение снижает риск несанкционированного доступа и повреждения техникой.

Согласно СП 62.13330.2024 (актуализированная редакция СНиП 42-01-2002), подземные газорегуляторные пункты допускается размещать при соответствующем технико-экономическом обосновании. При этом должны соблюдаться требования к взрывопожарной безопасности, гидроизоляции и вентиляции подземного объёма.

Устройство и состав оборудования ГРПП

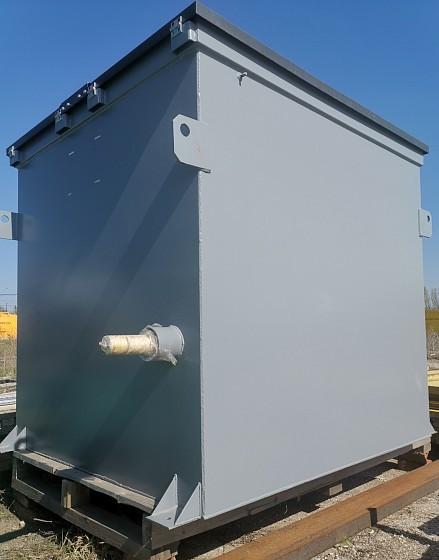

ГРПП конструктивно представляет собой подземный герметичный контейнер, внутри которого смонтирована технологическая линия редуцирования газа. Контейнер изготавливается из стали или железобетона и оснащается:

  • Люками доступа — для обслуживания и ремонта оборудования, с лестницами или скобами.
  • Приточно-вытяжной вентиляцией — естественной или принудительной, с выводом труб выше уровня земли не менее чем на 1 м.
  • Гидроизоляцией и дренажной системой — для предотвращения затопления грунтовыми и ливневыми водами.
  • Системой молниезащиты и заземления — в соответствии с классом взрывоопасной зоны.

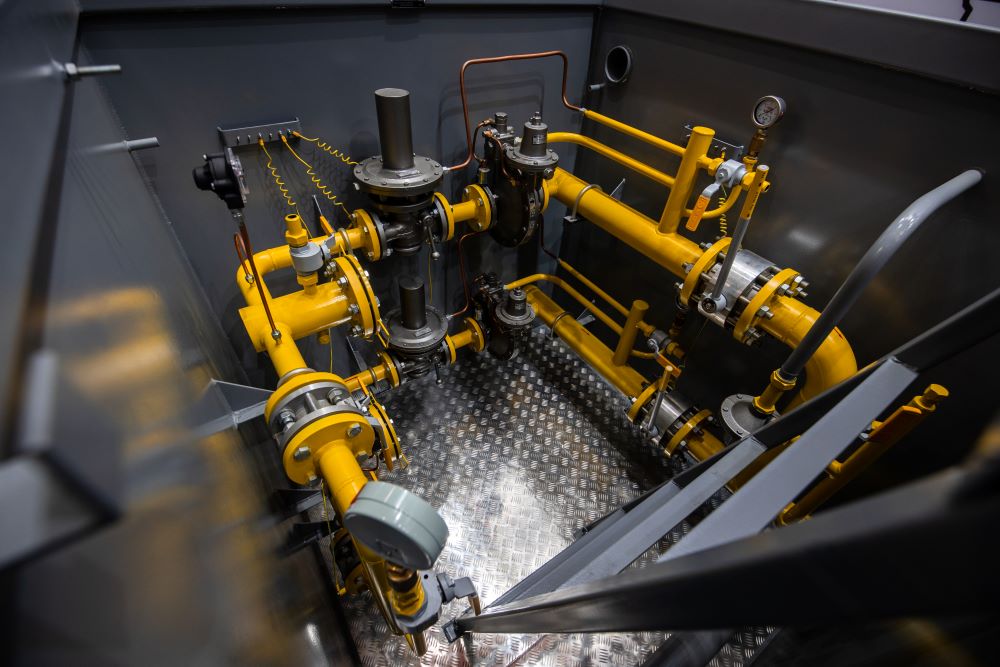

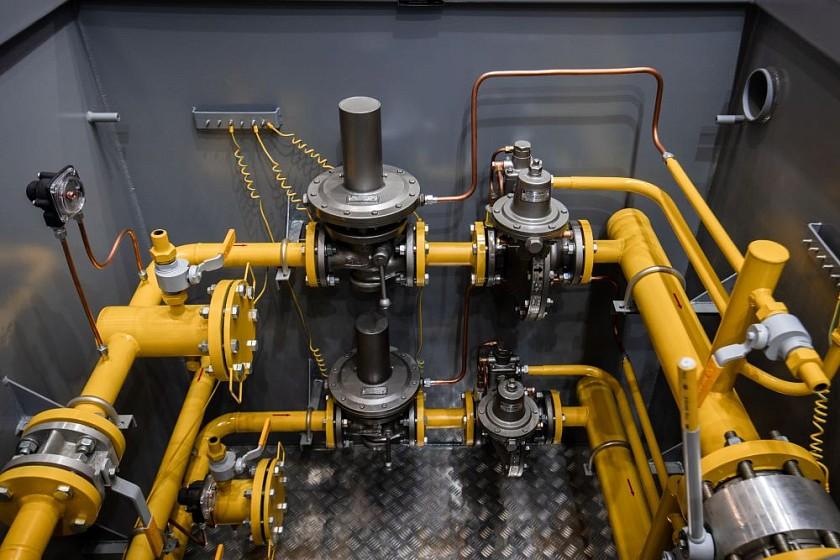

Состав технологического оборудования ГРПП идентичен наземному ГРПШ и включает следующие узлы:

  1. Входной и выходной краны — шаровые краны ГШК или клиновые задвижки для отключения ГРПП от газопровода.
  2. Фильтр газовый — очищает газ от механических примесей перед подачей в регулятор. Для ГРПП рекомендуется установка фильтра с влагоотделителем из-за повышенного риска скопления конденсата в подземном положении.
  3. Регулятор давления газа — основной узел, понижающий и поддерживающий давление на заданном уровне. В ГРПП «Экс-Форма» применяются прямоточные регуляторы РДП или комбинированные РДК со встроенным ПЗК.
  4. Предохранительно-запорный клапан (ПЗК) — перекрывает подачу газа при недопустимом повышении или понижении выходного давления.
  5. Предохранительный сбросной клапан (ПСК) — сбрасывает избыток газа в атмосферу через сбросную свечу при кратковременном росте давления.
  6. Байпас (обводная линия) — позволяет подавать газ вручную на время обслуживания или ремонта основной линии редуцирования.
  7. Контрольно-измерительные приборы — манометры, термометры, при необходимости — узел учёта газа.
Схема ГРПП подземного газорегуляторного пункта: контейнер, люк, вентиляционные трубы, технологическая линия с регулятором РДП, фильтром и ПЗК
Типовая схема подземного газорегуляторного пункта: контейнер ниже уровня земли, технологическая линия, вентиляционные выводы

Нормативные требования к подземным ГРП

Проектирование и эксплуатация ГРПП регламентируются следующими документами:

СП 62.13330.2024 — основной свод правил

Свод правил регламентирует размещение ГРП, в том числе подземных. Ключевые положения:

  • ГРПП должны размещаться на расстоянии не менее 10 м от зданий и сооружений I и II степени огнестойкости, не менее 15 м — от зданий III степени.
  • Расстояние по горизонтали от подземного ГРП до фундаментов зданий — не менее 3 м при давлении до 0,6 МПа, не менее 5 м при давлении до 1,2 МПа.
  • Выходы вентиляционных труб и сбросных свечей должны быть выведены на высоту не менее 1 м над уровнем земли и не менее 1 м над карнизом ближайшего здания в радиусе 10 м.
  • Расстояние от вентиляционных выходов до окон и дверей зданий — не менее 5 м по горизонтали.

ГОСТ Р 54983-2012 — системы газораспределительные

Устанавливает общие технические требования к газорегуляторным пунктам, включая подземные исполнения. Регламентирует герметичность контейнера, класс защиты от влаги (не ниже IP65 для электрооборудования), требования к антикоррозионной защите металлоконструкций.

СТО Газпром 2-2.1-249-2008

Стандарт организации применяется для объектов ПАО «Газпром» и содержит дополнительные требования к ГРПП: усиленная гидроизоляция, принудительная вентиляция с кратностью не менее 6 воздухообменов в час, обязательная установка датчиков загазованности с выводом сигнала на диспетчерский пульт.

Преимущества подземного исполнения ГРП

По сравнению с наземными шкафными ГРПШ, подземное исполнение даёт ряд эксплуатационных и эстетических преимуществ:

  • Экономия площади — над ГРПП можно организовать проезд, парковку или благоустроить территорию (кроме зоны люков и вентвыходов).
  • Защита от механических повреждений — подземный контейнер неуязвим для наезда техники, падения деревьев и актов вандализма.
  • Снижение шума — грунтовая засыпка поглощает шум от регулятора и потока газа. Уровень шума на поверхности на 15–20 дБ ниже, чем у наземного ГРПШ.
  • Температурная стабильность — температура грунта на глубине 1,5–2 м остаётся положительной даже при −40 °C на поверхности. Это снижает риск обмерзания регулятора и позволяет снизить мощность отопления или отказаться от него вовсе.
  • Пожарная безопасность — при аварийном выбросе газа подземное размещение снижает вероятность распространения газового облака на уровне человеческого роста.
  • Сохранение архитектурного облика — критично для исторической застройки и элитного жилья.

Особенности монтажа и эксплуатации ГРПП

Монтаж подземного газорегуляторного пункта имеет ряд особенностей, которые необходимо учитывать на этапе проектирования:

Подготовка котлована

Котлован разрабатывается на глубину, превышающую высоту контейнера на 300–400 мм для устройства песчано-гравийной подушки. Основание трамбуется с коэффициентом уплотнения не менее 0,95. По периметру котлована предусматривается дренажная система для отвода грунтовых вод.

Гидроизоляция и защита от коррозии

Наружная поверхность контейнера обрабатывается битумно-полимерной мастикой в 2 слоя или оклеивается гидроизолом. Внутренняя поверхность грунтуется и окрашивается антикоррозионной эмалью. Завод «Экс-Форма» применяет двухкомпонентное эпоксидное покрытие, обеспечивающее защиту на 15–20 лет.

Вентиляция

Естественная вентиляция ГРПП должна обеспечивать не менее трёхкратного воздухообмена в час. Приточная и вытяжная трубы выводятся выше уровня земли на 1 м и разносятся в противоположные стороны контейнера для лучшей циркуляции. Оголовки труб защищаются дефлекторами и сетками от попадания осадков и мусора.

Эксплуатационные особенности

Доступ в ГРПП осуществляется через люки. Перед спуском персонала обязательна проверка загазованности газоанализатором. Работы в ГРПП ведутся бригадой не менее 2 человек. Согласно СП 62.13330, технический осмотр подземных ГРП проводится не реже 1 раза в 3 месяца, текущий ремонт — не реже 1 раза в 6 месяцев.

ГРПП производства «Экс-Форма»

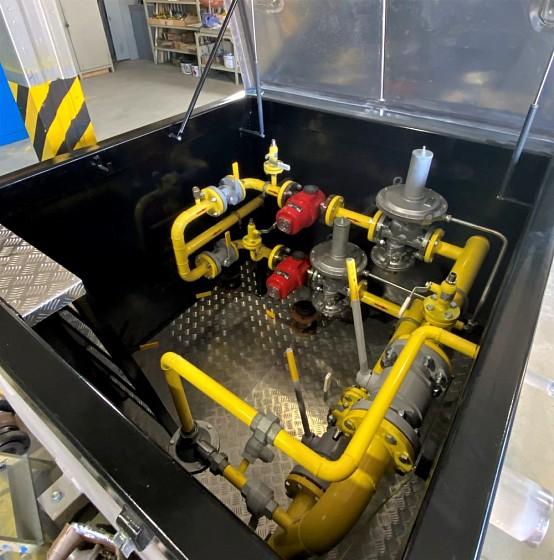

ООО ПКФ «Экс-Форма» на протяжении многих лет выпускает газорегуляторные пункты подземного исполнения на базе продукции собственного производства. Комплектация ГРПП включает:

  • Регуляторы давления РДП (прямоточные, Ду 50/100/200) — работают от нулевых расходов, не требуют минимального потребления газа, что критично для ГРПП с сезонной неравномерностью нагрузки.
  • Регуляторы давления РДК (комбинированные, Ду 50) — оснащены встроенным ПЗК, экономят место в контейнере и упрощают обвязку.
  • Фильтры газовые ФГ — с влагоотделителем для подземного исполнения. Степень очистки 99,5%.
  • Предохранительную арматуру — ПЗК и ПСК с тарировкой под заданный диапазон.
  • Шаровые краны ГШК — полнопроходные, для отключения линии редуцирования.

Газ через входной кран поступает в фильтр, очищается от механических примесей и конденсата, далее проходит через регулятор, где давление снижается и поддерживается на заданном уровне, и через выходной кран попадает потребителю. Вся обвязка выполняется на фланцевых соединениях, что упрощает замену любого узла без демонтажа всего ГРПП.

Подберём ГРПП под ваш проект за 1 час

Инженеры «Экс-Форма» выполнят гидравлический расчёт, подберут комплектацию и подготовят КП.

Скачать опросный лист

или позвоните: 8 (800) 550-52-31

Цена и варианты исполнения ГРПП

Стоимость подземного газорегуляторного пункта зависит от трёх факторов: пропускной способности (типоразмер регулятора), комплектации (наличие байпаса, узла учёта, системы подогрева) и исполнения контейнера (стальной или железобетонный). Ниже — ориентировочные цены на ГРПП производства «Экс-Форма»:

Ориентировочная стоимость ГРПП «Экс-Форма»
Исполнение Расход, м³/ч Регулятор Цена, руб. (с НДС) Срок изготовления
ГРПП-50 (стальной контейнер) до 4 000 РДП-50 или РДК-50 от 280 000 30 дней
ГРПП-100 (стальной контейнер) до 25 000 РДП-100 от 420 000 35 дней
ГРПП-200 (стальной контейнер) до 85 000 РДП-200 от 650 000 45 дней
ГРПП-50 (железобетонный контейнер) до 4 000 РДП-50 или РДК-50 от 350 000 40 дней
ГРПП с байпасом и узлом учёта цена базового ГРПП + 30–45% уточняется по опросному листу

Указаны ориентировочные цены. Точная стоимость рассчитывается по опросному листу с учётом конкретных параметров объекта, климатической зоны и необходимых опций.

Экспертное мнение

Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):

«Подземные ГРП — это всегда компромисс между стоимостью и условиями площадки. Мы изготавливаем ГРПП в среднем 2–3 раза в год, и каждый проект индивидуален. Самый сложный кейс за мою практику — ГРПП для газоснабжения ресторанного комплекса на набережной в Казани в 2023 году. Участок — 20 метров от уреза воды, высокий уровень грунтовых вод, зона ЮНЕСКО с запретом наземных сооружений».

«Решение: мы спроектировали железобетонный контейнер с оклеечной гидроизоляцией в 3 слоя, установили поплавковый дренажный насос с автозапуском и принудительную вентиляцию с кратностью 8. Регулятор взяли РДП-50 с запасом по расходу 40% — из-за летней веранды, которая увеличивала потребление газа в 2,5 раза. Пункт работает без замечаний третий год, пережил два паводка. Вывод: ГРПП в сложных гидрогеологических условиях должен проектироваться с тройным запасом по гидроизоляции. Экономия 50 тысяч на оклеечной изоляции оборачивается заменой оборудования на 400 тысяч через год».

«Совет заказчикам: при выборе ГРПП обязательно делайте инженерно-геологические изыскания на пятне застройки. Уровень грунтовых вод, состав почвы и глубина промерзания — три параметра, которые определяют конструкцию контейнера. Без них любое проектное решение — гадание».

Часто задаваемые вопросы

1. Чем ГРПП отличается от ГРПШ?

Главное отличие — расположение оборудования. ГРПШ (шкафной) размещается на поверхности на несгораемой опоре, занимает площадь и требует нормативных отступов от зданий. ГРПП (подземный) устанавливается ниже уровня земли в герметичном контейнере, не загромождает участок и не нарушает ландшафт. Состав технологического оборудования идентичен, но ГРПП требует дополнительной гидроизоляции и дренажной системы.

2. Какие нормативные документы регламентируют ГРПП?

Основные документы: СП 62.13330.2024 (газораспределительные системы), ГОСТ Р 54983-2012 (технические требования к ГРП), СТО Газпром 2-2.1-249-2008 (для объектов Газпрома). При проектировании также учитываются требования СП 20.13330 (нагрузки и воздействия), СП 22.13330 (основания и фундаменты), ПУЭ (электроустановки).

3. Нужно ли отопление для подземного ГРП?

В большинстве климатических зон России — нет. Грунт на глубине 1,5–2 м сохраняет положительную температуру даже при −40 °C на поверхности. Однако при высокой точке росы газа и в зонах вечной мерзлоты может потребоваться локальный обогрев регулятора. Завод «Экс-Форма» комплектует ГРПП электрическим греющим кабелем с терморегулятором по запросу.

4. Как часто нужно обслуживать ГРПП?

Согласно СП 62.13330: технический осмотр — не реже 1 раза в 3 месяца, текущий ремонт — не реже 1 раза в 6 месяцев. При осмотре проверяется герметичность контейнера, работа дренажной системы, показания манометров, срабатывание ПЗК и ПСК. Перед спуском персонала обязателен анализ воздуха на загазованность.

5. Как заказать ГРПП на заводе «Экс-Форма»?

Позвоните по телефону 8 (800) 550-52-31 или напишите на market@exform.ru. Скачайте и заполните опросный лист — укажите расход газа, входное и выходное давление, климатическую зону и условия площадки. Инженеры выполнят гидравлический расчёт и подготовят КП в течение 1 часа. Доставка по всей России транспортными компаниями.
