Пункт газорегуляторный блочный ГРПБ-200Н(В)-2 предназначен для редуцирования газа высокого давления первой категории (от 0,6 МПа до 1,2 МПа) и среднего давления (от 0,3 МПа до 0,005 МПа) на требуемое и автоматического отключения подачи газа при повышении значений, а также для коммерческого учета расхода газа.

Завод «Экс-Форма» изготавливает ГРПБ-200Н-2 и ГРПБ-200В-2 в утепленном блок-боксе с отоплением на базе двух регуляторов давления газа РДП-200 для работы в системах газоснабжения с рабочим давлением до 1.2 МПа  и максимальными расходами газа до
100.000 м³/ч. Поставляется во все регионы в полной заводской готовности. Имеется опыт изготовления многоблочных ГРПБ на расход газа до 200.000 м³/ч.

ГРПБ-200Н-2 и ГРПБ-200В-2 сконструированы на предприятии «Экс-Форма» на базе двух регуляторов РДП-200.

Выпускаются в двух модификациях по выходному давлению - на низкое с РДП-200Н и на высокое с РДП-200В.

По типу отопления делятся на отопление с использованием АОГВ и конвекторным отоплением.

Пункты газорегуляторные блочные ГРПБ-200Н-2 и ГРПБ-200В-2 с двумя линиями редуцирования газа предназначены для:
  • редуцирования высокого или среднего давления газа на требуемое и автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления;
  • автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений;
  • очистки газа от механических примесей;
  • учета расхода газа (если требуется по тех. заданию).

ПРЕИМУЩЕСТВА ПУНКТОВ ГАЗОРЕГУЛЯТОРНЫХ БЛОЧНЫХ

ПРОИЗВОДСТВО
ЭКСПЛУАТАЦИЯ
Трехслойное утепление корпуса
Корпус ГРПБ имеет трехслойное утепление из негорючих материалов. Дополнительно производится изоляция мостов холода.
Работа с любыми расходами газа
ГРПБ модели Экс-Форма стабильно работают от любых сколь угодно малых до максимальных расходов газа.

Сейсмостойкость 9 баллов
Технология изготовления каркаса ГРПБ позволяет безопасно эксплуатировать изделия в регионах с высокой сейсмической активностью (до 9 баллов включительно).
Стабильность выходного давления
Все модели ГРПБ отличаются высокой стабильностью поддержания выходного давления независимо от изменения расхода газа или входного давления.
Эффективная система пожаротушения
Противопожарная система ГРПБ не только устраняет возгорание внутри блок-бокса, но и предотвращает распространение пламени за его пределы.
Варианты «Северного» исполнения
Для северных районов технологическая обвязка обрабатывается жидкой керамической теплоизоляцией.
Автономные системы телеметрии
Устанавливаемая в ГРПБ телеметрия способна работать в автономном режиме без источника электроэнергии до 5 лет.
Высокая безопасность эксплуатации
Автоматика безопасности перекрывает подачу газа в случае резких скачков давления газа, загазованности или пожара.
Изготовление многоблочных ГРПБ
Выпускаются многоблочные ГРПБ с диаметром труб до 700 мм и расходом газа до 400 000 м3 /ч.
Минимальные эксплуатационные затраты
Срок службы ГРПБ не менее 50 лет, гарантия 3 года, интервал межсервисного обслуживания – 7 лет.

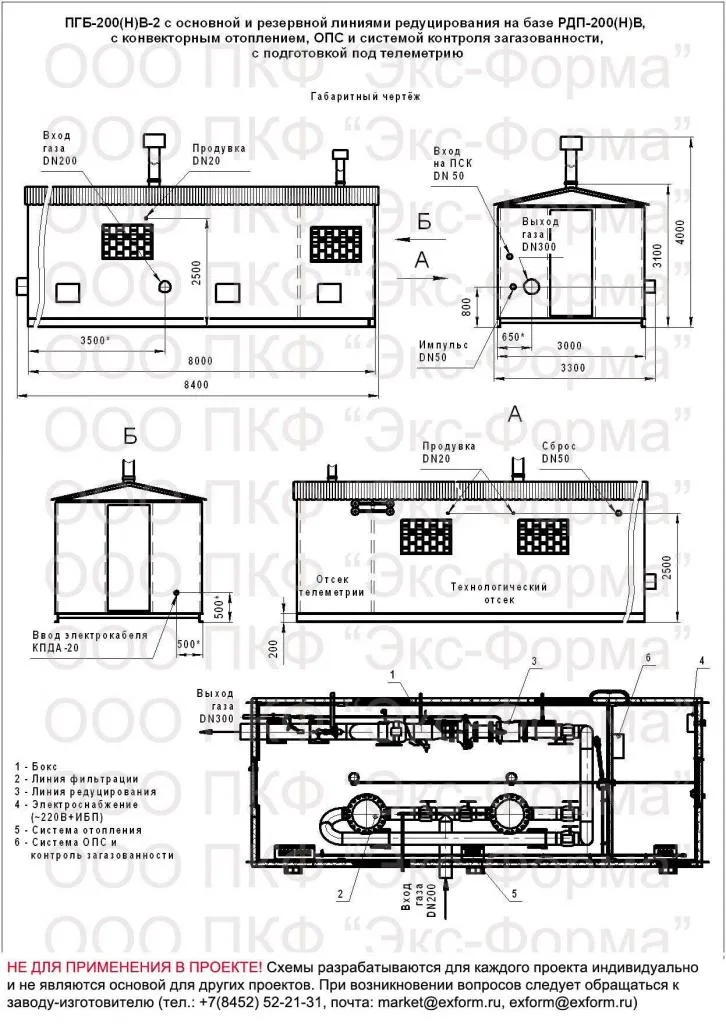

Конструктивно ГРПБна базе регуляторов давления газа РДП-200 выполнен в виде утепленного блок-бокса с двумя входами, запираемыми на металлическую дверь. Один вход предназначен для доступа к оборудованию, второй - вспомогательный, для доступа к системе отопления или телеметрии.

Стандартная комплектация ГРПБ-200 включает в себя:
  • Два фильтра газовых ФГ-200 под приварку или фланцевых;
  • Краны шаровые DN-200 с механическим редуктором в качестве запорных устройств на входе и DN-300 на выходе;
  • Сбросной клапан ПСК-50Ф
  • Два регулятора давления газа РДП-200Н или РДП-200В
  • Два запорных клапана ПЗК-200Н или ПЗК-200В
  • Клапан электромагнитный муфтовый контроля загазованности;
  • Три конвектора газовых ELEKTHERMAX;
  • Регулятор давления газа RF-10;
  • Счетчик газа BK-G1,6;
  • Запорную арматуру марки ГШК различных диаметров
В зависимости от каждого проекта комплектация может меняться.

Для расчета конфигурации оборудования требуется обратиться к менеджеру. Менеджер оформит заявку в отдел главного конструктора.
