Мобильный узел временной подачи газа (МУВПГ) ЭКФО-РДП — это инновационная разработка завода «Экс-Форма», впервые представленная на выставке «РОС-ГАЗ-ЭКСПО». Передвижной газорегуляторный пункт полной заводской готовности на автомобильном прицепе обеспечивает автономную газификацию предприятий, котельных и строительных площадок в ситуациях, когда магистральный газ недоступен или его подача временно прекращена. Это альтернатива строительству временного стационарного ГРП с экономией до 70% бюджета и времени на проектирование.
Оборудование служит временным пунктом редуцирования газа на период реконструкции или ремонта стационарных ГРП без отключения конечных потребителей, а также используется как постоянный источник газоснабжения для удалённых промышленных объектов.
Нужен расчёт МУВПГ под ваш объект? Инженеры ПКФ «Экс-Форма» бесплатно проконсультируют и подготовят технико-коммерческое предложение в течение дня.
Какие задачи бизнеса решает мобильный узел подачи газа
Передвижной узел временной подачи газа закрывает четыре типовые ситуации, в которых предприятие теряет время и деньги:
- Временная газификация котельной на период строительства. Объект готов к пусконаладке, а постоянный газопровод ещё не подведён. МУВПГ подключается к точке врезки и подаёт газ на котельную точно в срок, позволяя запустить отопление и ГВС без привязки к графику строительства магистрали.
- Бесперебойная подача газа при ремонте или аварии. При реконструкции стационарного ГРП отключать потребителей не требуется. Мобильный узел берёт на себя функцию редуцирования, пока основной пункт выведен в ремонт.
- Автономная газификация удалённых объектов. Стройплощадки, карьеры, вахтовые посёлки и производственные участки, расположенные вне зоны магистрального газоснабжения. МУВПГ доставляется на прицепе и обеспечивает подачу газа требуемых параметров от внешнего источника.
- Резервное газоснабжение предприятия. Подстраховка для ответственных потребителей, где остановка подачи газа недопустима по технологическим или социальным причинам (пищевые производства, больницы, тепличные комплексы).

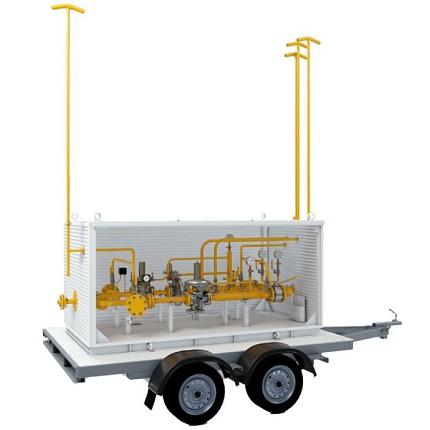

МУВПГ — мобильный газорегуляторный пункт на прицепе
Конструктивно установка представляет собой полноценный газорегуляторный пункт в мобильном исполнении. Всё оборудование смонтировано на автомобильном прицепе, который транспортируется тягачом до нужного объекта без проведения погрузочно-разгрузочных работ и специальных разрешений на перевозку тяжеловесных грузов.
МУВПГ выполняет полный цикл подготовки газа:
- очистка от механических примесей;
- подогрев (исключает гидратообразование и обмерзание);
- редуцирование до заданного выходного давления;
- учёт расхода (при необходимости).
Принцип работы МУВПГ ЭКФО
Мобильный узел временной подачи газа подключается по параллельной схеме к действующему пункту редуцирования. Это позволяет провести ремонт или замену стационарного ГРП без прекращения подачи газа потребителям. Все соединения выполнены быстроразъёмными муфтами — сварка на объекте не требуется.
Порядок действий при развёртывании:
- С помощью гибких металлорукавов высокого давления выполняется параллельное подключение установки к существующему пункту редуцирования.
- Открывается запорная арматура на входе в систему.
- Производится продувка системы газом.
- Регулирующее оборудование настраивается на требуемые характеристики.
- Открывается запорная арматура на выходном газопроводе — газ поступает потребителям.
- Основное газовое оборудование отключается и выводится в ремонт или на замену.
- Оповещение населения об отключении газа.
- Отключение и последующее подключение абонентов.
- Сброс остаточного газа из газопровода в атмосферу и продувку воздухом, а также обратную продувку газом.
- Контрольную опрессовку газопровода после замены стационарного пункта редуцирования.
Результат: ремонт проходит быстрее, без организационных издержек и с нулевым воздействием на потребителей.
МУВПГ или строительство временного ГРП: сравнение решений
Когда встаёт вопрос о временной подаче газа, у бизнеса есть два пути: возведение стационарного временного пункта или использование мобильного узла. Вот ключевые различия:
- Сроки: Поставка МУВПГ — от 14 дней. Проектирование и монтаж временного ГРП — от 3 месяцев.
- Бюджет: МУВПГ — разовая покупка или аренда. Временный ГРП — затраты на стройку, разрешения, а затем демонтаж.
- Мобильность: МУВПГ перебрасывается на новый объект за часы. Временный ГРП остаётся на одном месте.
- Согласования: Мобильная установка не требует разрешения на строительство капитального сооружения.
Технические характеристики МУВПГ ЭКФО-РДП-50
Модель ЭКФО-РДП-50 является флагманской и закрывает потребности большинства промышленных объектов. Возможно изготовление модификаций с другими параметрами под заказ.
| Параметр | Значение |
|---|---|
| Максимальное входное давление | до 1,2 МПа |
| Диапазон выходных давлений | от 1,5 кПа до 0,6 МПа |
| Пропускная способность | до 6 067 м³/ч |
| Исполнение | на автомобильном прицепе |
| Климатическое исполнение | У1 (до −40 °С) |
| Электропитание | автономное / 220 В |
| Тип газа | природный |
| Срок службы | не менее 35 лет |
| Гарантия | 3 года |
Индивидуальная разработка схем под ваш объект

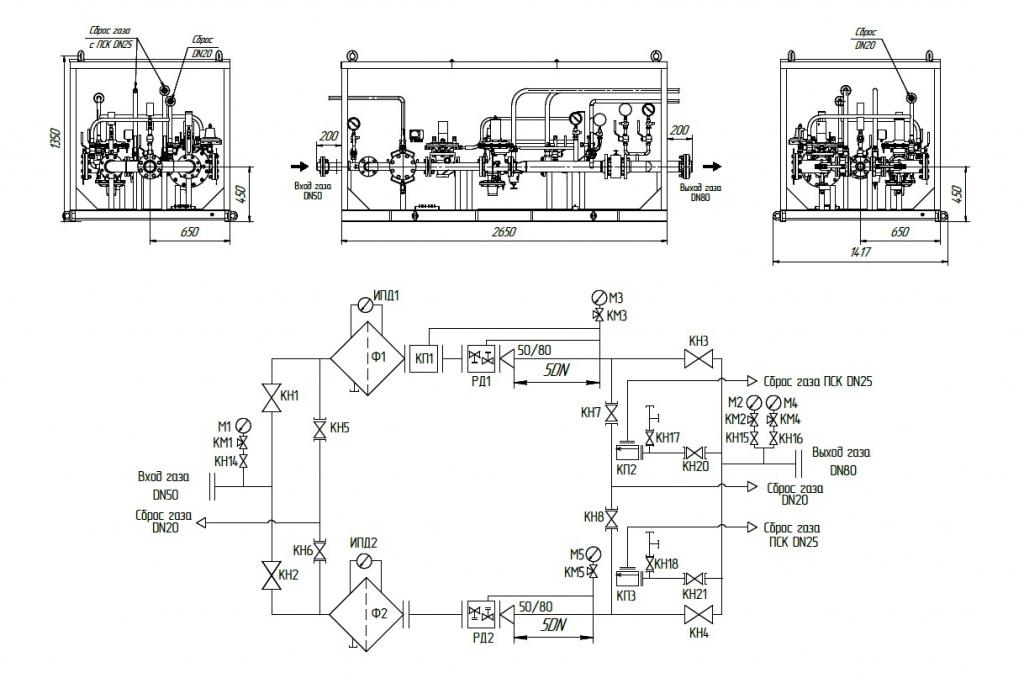

Конструкторский отдел завода «Экс-Форма» по вашей заявке бесплатно разработает габаритные и газовые схемы МУВПГ с привязкой к параметрам конкретного объекта. Вы получаете комплект документации, готовый для включения в проект.
Схемы, представленные на сайте, носят ознакомительный характер — просьба не использовать их в проектной документации без согласования.
Видеообзор МУВПГ ЭКФО-РДП
Комплектация и её преимущества для заказчика
Стандартная комплектация (оборудование собственного производства «Экс-Форма»)
| Компонент | Назначение |
|---|---|
| Комбинированный регулятор давления газа РДК | Точное поддержание выходного давления |
| Прямоточный регулятор давления газа РДП | Резервная линия редуцирования |
| Газовый фильтр ФГС с индикатором перепада давления | Очистка газа, визуальный контроль загрязнения |
| Предохранительно-сбросной клапан ПСК | Защита от превышения давления |
| Предохранительно-запорный клапан ПЗК | Автоматическое отсечение газа при аварии |
| Шаровые краны ГШК | Надёжная запорная арматура |
| Сбросной и продувочный газопровод | Безопасный сброс газа при настройке и обслуживании |
Дополнительное оборудование под заказ
| Опция | Что это даёт бизнесу |
|---|---|
| Газовый обогрев с пьезорозжигом | Стабильная работа без обмерзания при −40 °С, автономный запуск подогрева без электричества |
| Контроль несанкционированного доступа «свой/чужой» | Защита от вандализма и вмешательства, критически важно на неохраняемых удалённых площадках |
| Контроль температуры внутри МУВПГ | Автоматическое поддержание режима, исключение конденсата и коррозии |
| Быстроразъёмные герметичные металлорукава высокого давления в оплётке | Подключение к байпасному крану за минуты, без сварочных работ |
Заказчик получает МУВПГ ЭКФО «под ключ» в соответствии со своими требованиями — полностью готовый к использованию сразу после доставки на объект.
Стоимость МУВПГ и условия покупки
Ориентировочная стоимость МУВПГ ЭКФО-РДП в базовой комплектации: от 1 000 000 руб. Точная цена зависит от конфигурации и дополнительных опций. Возможна аренда оборудования — условия обсуждаются индивидуально.
Как купить МУВПГ?
Для расчёта точной цены, сроков и получения КП заполните опросный лист или свяжитесь с инженером.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Синонимы и аналоги в проектной документации
При составлении технического задания и смет оборудование может указываться под разными наименованиями. Если вы ищете что-то из перечисленного ниже — МУВПГ ЭКФО-РДП выполняет все перечисленные функции:
- Передвижной газорегуляторный пункт
- Мобильный ПГБ (пункт газоснабжения блочный)
- Временный узел редуцирования газа
- ГРП на шасси
- Установка подачи газа на прицепе
- Передвижной пункт подготовки газа
Производство и сертификация — гарантии завода «Экс-Форма»
Все компоненты МУВПГ изготавливаются на собственных мощностях в России. Это исключает зависимость от сторонних поставщиков и гарантирует полную совместимость узлов. Оборудование сертифицировано в соответствии с Техническим регламентом Таможенного союза «О безопасности оборудования, работающего под избыточным давлением» (ТР ТС 032/2013). Проектная документация передаётся заказчику в полном объёме.
Почему выбирают завод «Экс-Форма»
- С 1991 года на рынке — один из крупнейших заводов газового оборудования в России
- 35 лет службы и 3 года гарантии — запас прочности, подтверждённый заводскими испытаниями
- 44 000 часов наработки до отказа — минимальные производственные риски
- Оборудование собственного производства — от регуляторов до кранов, полная совместимость и единый центр ответственности
- Изготовление под параметры заказчика — вы получаете узел, готовый к подключению сразу после доставки
- Бесплатные габаритные и газовые схемы — проектная документация под ваш объект без дополнительных затрат
- Полная заводская готовность — не требуется монтаж на месте, достаточно установить прицеп на площадку и подключить газ
Как заказать МУВПГ: этапы и необходимые данные
Для расчёта цены и сроков изготовления заполните опросный лист или свяжитесь с инженерами «Экс-Формы». Нам потребуются:
- Требуемые параметры по давлению (вход/выход).
- Необходимый расход газа (нм³/ч).
- Условия эксплуатации (климатическая зона, наличие электросети).
- Желаемый состав дополнительных опций.
Получите коммерческое предложение за 1 час.
Для подготовки точного КП потребуется опросный лист или реквизиты компании. Скачать опросный лист
Часто задаваемые вопросы (FAQ) про МУВПГ
1. Что такое МУВПГ и как расшифровывается?
МУВПГ — Мобильный Узел Временной Подачи Газа. Это передвижной газорегуляторный пункт на автомобильном прицепе, который обеспечивает временную или аварийную подачу газа потребителям без отключения действующей сети.
2. Сколько времени занимает развёртывание МУВПГ на объекте?
От 30 минут до 2 часов в зависимости от схемы подключения. Быстроразъёмные металлорукава позволяют подключиться к байпасному крану без сварочных работ. Бригада из двух человек справляется с подключением за короткое время.
3. Нужно ли отключать потребителей при подключении МУВПГ?
Нет. В этом главное преимущество. МУВПГ подключается по параллельной схеме, принимает нагрузку на себя, после чего стационарный ГРП можно безопасно отключить и вывести в ремонт. Потребители не замечают переключения.
4. Можно ли использовать МУВПГ как постоянный пункт редуцирования?
Да, технически МУВПГ может эксплуатироваться как стационарный ГРП. Однако его главная экономическая выгода — мобильность и возможность многократного перебазирования между объектами.
