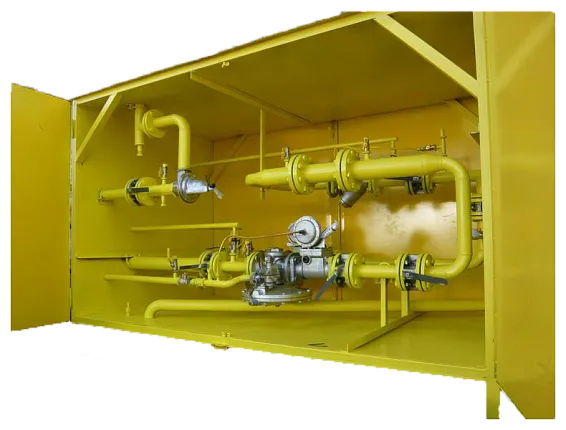

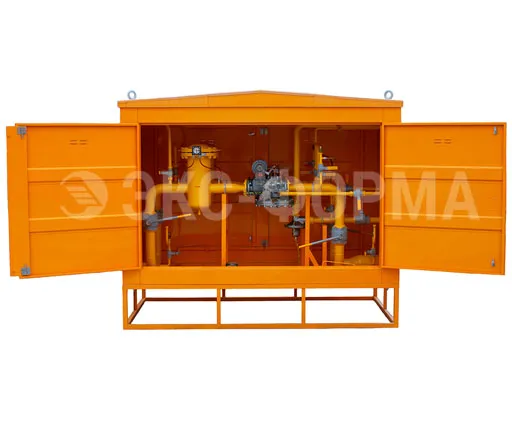

ГРПШ-15-1Н(В)-У1 — это шкафной газорегуляторный пункт на базе регулятора РДГ-80. Самая мощная модель в линейке ГРПШ с регуляторами РДГ. Обеспечивает редуцирование газа высокого и среднего давления с расходом до 11 680 м³/ч — этого достаточно для газоснабжения крупного жилого массива или промышленной котельной.
Производится заводом «Экс-Форма» в климатическом исполнении У1 (до -40°С). Фланцевое присоединение Ду 80/100, встроенный газовый обогрев, полная заводская готовность. Монтаж на объекте — 1 день.
Ключевые преимущества ГРПШ-15-1Н(В)-У1
- Максимальная мощность в линейке РДГ. Расход до 11 680 м³/ч — вдвое больше, чем у моделей на базе РДГ-50. Оптимален для крупных объектов.
- Регулятор РДГ-80. Надёжный регулятор для высоких расходов с неравномерностью регулирования ±10%.
- Фланцевое присоединение. Вход Ду 80, выход Ду 100. Удобство монтажа и обслуживания.
- Газовый обогрев в базе. Не нужен внешний источник электричества. Стабильная работа при -40°С.
- Полная заводская готовность. Все узлы смонтированы, опрессованы и проверены. Монтаж — 1 день.
8 (800) 550-52-31 или market@exform.ru
Технические характеристики ГРПШ-15-1Н(В)-У1
| Параметр | ГРПШ-15-1Н-У1 | ГРПШ-15-1В-У1 |
|---|---|---|
| Регулятор давления | РДГ-80Н | РДГ-80В |
| Регулируемая среда | природный газ ГОСТ 5542 | |
| Температура окружающего воздуха, °С | -40…+45 | |
| Давление на входе, МПа | до 1,2 | |
| Давление на выходе, кПа | 1,5–60 | 60–600 |
| Максимальный расход, м³/ч | 11 680 | 11 680 |
| Давление срабатывания сбросного клапана | 1,15 Рвых | |
| Соединение | фланцевое, ГОСТ 12820-80 | |
| Ду на входе / выходе / импульса | 80 / 100 / 25 | 80 / 100 / 25 |
| Система обогрева | газовый обогрев | |
Пропускная способность ГРПШ-15
Зависимость расхода газа (м³/ч) от входного давления. Данные приведены для газа плотностью 0,72 кг/м³.
| Входное давление, МПа | 0,05 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,9 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|
| Расход, м³/ч | 1000 | 1800 | 2720 | 3600 | 4480 | 5400 | 6280 | 8960 | 11680 |
*При 0,05 МПа расход указан только для исполнения Н (РДГ-80Н).
Принцип работы ГРПШ-15-1Н(В)-У1
Газорегуляторный пункт смонтирован в металлическом шкафу и работает по проверенной функциональной схеме. Путь газа через оборудование состоит из нескольких этапов, каждый из которых обеспечивает безопасную и стабильную подачу газа потребителю.
Путь газа через ГРПШ (основная линия)
- Входной кран. Газ из магистрали поступает через запорную арматуру. Это первый рубеж управления — позволяет вручную перекрыть подачу газа на весь пункт.
- Фильтр газовый. Происходит очистка газа от механических примесей, окалины и пыли. Максимально допустимое падение давления на кассете фильтра — 10 кПа. По индивидуальному заказу устанавливается датчик перепада давления ДПД-5/ДПД-10 или индикатор перепада давления ИПД-5/ИПД-10 для визуального контроля загрязнения фильтра.
- Регулятор давления газа производства Экс-Форма. Основной элемент системы. Снижает давление до заданного значения и автоматически поддерживает его на этом уровне независимо от скачков входного давления или изменения расхода.
- Выходной кран. Отсекает линию со стороны потребителя. После него газ уходит к котлам, горелкам или другому газоиспользующему оборудованию.
Система безопасности
Предохранительный сбросной клапан. Если выходное давление превышает допустимое значение, клапан открывается и сбрасывает избыток газа в атмосферу. Это первый уровень защиты — он предотвращает ложные аварийные отключения при незначительных скачках давления.
Предохранительно-запорный клапан (встроен в регулятор). При дальнейшем повышении или понижении контролируемого давления сверх допустимых пределов срабатывает ПЗК. Он полностью перекрывает вход газа в регулятор, герметично отсекая потребителя от магистрали.
Обводная линия (байпас)
На время ремонта или обслуживания основного оборудования газ подаётся потребителю по обводному газопроводу — байпасу. Входной и выходной краны на основной линии закрываются, открывается байпас, и газ идёт в ручном режиме. Это позволяет не останавливать котельную или производство на время сервисных работ.
Контрольно-измерительные приборы
На входном газопроводе установлен манометр для замера входного давления и определения перепада давления на фильтрующей кассете. Продувочные трубопроводы предусмотрены на трёх участках: после входного крана, после регулятора и на байпасе — для безопасного стравливания газа перед ремонтными работами.
Точная цена зависит от конфигурации и опций.
Сравнение моделей ГРПШ на базе регуляторов РДГ
Завод «Экс-Форма» выпускает пять моделей шкафных ГРПШ с регуляторами серии РДГ. Они различаются типом регулятора, расходом и количеством линий редуцирования. Выберите подходящую под ваш проект.
| Модель | Регулятор | Линий | Расход, м³/ч | Ду входа | Ссылка |
|---|---|---|---|---|---|
| ГРПШ-3-1Н(В) | РДГ-50 | 1 | до 5 680 | 50 | Смотреть |
| ГРПШ-3-2Н(В) | РДГ-50 | 2 | до 5 680 | 50 | Смотреть |
| ГРПШ-13-2Н(В)-У1 | РДГ-50 | 2 | до 5 680 | 50 | Смотреть |
| ГРПШ-15-1Н(В)-У1 | РДГ-80 | 1 | до 11 680 | 80 | Вы здесь |
| ГРПШ-15-2Н(В)-У1 | РДГ-80 | 2 | до 11 680 | 80 | Смотреть |
Главное преимущество ГРПШ-15 перед моделями на РДГ-50: вдвое больший расход при том же входном давлении. Если ваш объект потребляет от 6 000 до 11 680 м³/ч — только ГРПШ-15 закроет эту потребность. Модели на РДГ-50 просто не справятся с такой нагрузкой.
Нужна консультация?
Заполните опросный лист, и наши инженеры рассчитают ГРПШ под ваш объект.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Сертификация и допуски
ГРПШ-15-1Н(В)-У1 имеет полный пакет разрешительной документации для применения на объектах любой категории опасности.
- Сертификаты соответствия на регуляторы давления и запорную арматуру.
- Сертификат ГАЗСЕРТ — подтверждение повышенных требований газовой отрасли.
- Допуск Ростехнадзора на объекты 1-й категории опасности.
Посмотреть все сертификаты на шкафное и рамное оборудование «Экс-Форма»
Как заказать ГРПШ-15
Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru. Доставка по России.
Получите коммерческое предложение за 1 час.
Для подготовки точного КП потребуется опросный лист или реквизиты компании. Скачать опросный лист
Часто задаваемые вопросы (FAQ) про ГРПШ-15
1. Чем ГРПШ-15 отличается от ГРПШ-13 и ГРПШ-3?
Главное отличие — регулятор и расход. ГРПШ-15 использует РДГ-80 с расходом до 11 680 м³/ч. ГРПШ-13 и ГРПШ-3 — РДГ-50 с расходом до 5 680 м³/ч. Если ваш объект потребляет больше 6 000 м³/ч — только ГРПШ-15 закроет эту потребность.
2. Чем отличается исполнение Н от В?
Только диапазоном выходного давления. Н — низкое (1,5–60 кПа), В — высокое (60–600 кПа). Конструкция и регулятор идентичны.
3. Чем отличается 1-я версия от 2-й?
Количеством линий редуцирования. ГРПШ-15-1 — одна линия. ГРПШ-15-2 — основная + резервная. Если нужна бесперебойная подача газа — выбирайте двухлинейную версию.
