ГРУ-13-1Н-У1
Газорегуляторные установки на металлической раме ГРУ-13-1Н-У1 с низким выходным давлением, а также ГРУ 13-1В-У1, с высоким выходным давлением выпускаются с одним регулятором давления газа РДГ-50Н(В) и предназначены для подачи газа потребителям с общим расходом до 5000 м³/ч. Устанавливаются внутри отапливаемых помещений.
- Срок службы 35 лет
- Гарантия 3 года
- Межсервисный интервал 7 лет

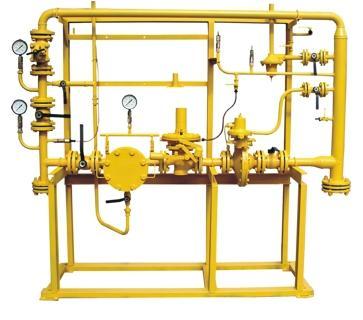

Газорегуляторная установка ГРУ-13-1НУ1 и ГРУ-13-1ВУ1 в соответствии со схемами, состоят из металлической рамы, к которой крепятся опоры, на которых смонтированы приборы для очистки, редуцирования и подачи газа на промышленные и бытовые объекты. Установки ГРУ с регуляторами РДГ-50Н(В) должны эксплуатироваться в отапливаемых закрытых помещениях (здания котельных, производственные здания и т.д.).
Технологическое оборудование газорегуляторной установки состоит из одной линии редуцирования и съемного байпаса.
Основная линия редуцирования состоит из:
1) крана ГШК-50Ф фланцевого на входе;
2) фильтра ФГ-50 со степенью фильтрации до 25 мкм. Для контроля загрязненности фильтра предусмотрен индикатор с тремя зонами загрязнености. Кран ГШК-ДУ15 на фильтре служит для слива конденсата;
3) регулятора давления газа РДГ-50Н или РДГ-50В, предназначенного для редуцирования давления газа и поддержания его на заданном уровне.
4) запорного клапана КПЗ патоматического;
5) крана фланцевого шарового ГШК-50Ф на выходе;
6) импульсного трубопровода с краном ГДК ДУ-15;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК ДУ-25 и сбросного трубопровода. Для замера давления и настройки ПСК-25 предназначены краны муфтовые ДУ-15.
Для замера давления газа на входе и на выходе установлены манометры.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.
Технологическое оборудование газорегуляторной установки состоит из одной линии редуцирования и съемного байпаса.
Основная линия редуцирования состоит из:
1) крана ГШК-50Ф фланцевого на входе;
2) фильтра ФГ-50 со степенью фильтрации до 25 мкм. Для контроля загрязненности фильтра предусмотрен индикатор с тремя зонами загрязнености. Кран ГШК-ДУ15 на фильтре служит для слива конденсата;
3) регулятора давления газа РДГ-50Н или РДГ-50В, предназначенного для редуцирования давления газа и поддержания его на заданном уровне.
4) запорного клапана КПЗ патоматического;
5) крана фланцевого шарового ГШК-50Ф на выходе;
6) импульсного трубопровода с краном ГДК ДУ-15;
7) предохранительного сбросного клапана ПСК-25, служащего для аварийного сброса газа в атмосферу, подводящего трубопровода с краном ГШК ДУ-25 и сбросного трубопровода. Для замера давления и настройки ПСК-25 предназначены краны муфтовые ДУ-15.
Для замера давления газа на входе и на выходе установлены манометры.
Для аварийного сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы с кранами муфтовыми ДУ-20.
ПРИМЕРЫ ЗАПИСИ ДЛЯ ПРОЕКТОВ
- ГРУ-13-1НУ1 с одной линией редуцирования с регулятором РДГ-50Н и съемным байпасом. ТУ 4859-012-12213528-04
- ГРУ-13-1ВУ1 с основной линией редуцирования, с одним регулятором РДГ-50В. ТУ 4859-012-12213528-04
