Регуляторы давления газа — это «сердце» любой газорегуляторной системы. Они предназначены для редуцирования (снижения) входного давления газа и автоматического поддержания выходного давления в заданных пределах, независимо от колебаний расхода или давления на входе. В этом руководстве инженеры ПКФ «Экс-Форма» собрали всё: от теории (назначение, состав, законы регулирования) до практических примеров из нашего каталога (серии РДП, РДК, РДПВ) и дополнительных опций (шумоглушители, ускорители).
Нужна помощь в подборе регулятора давления газа? Инженеры ПКФ «Экс-Форма» бесплатно проконсультируют.
Что вы узнаете из статьи
- Назначение и состав регулятора давления газа (датчик, задатчик, регулирующее устройство, исполнительный механизм).
- Классификация регуляторов по закону регулирования (астатические, статические, изодромные).
- Регуляторы типа «до себя» и «после себя».
- Серийные модели: РДП (прямоточные), РДК (комбинированные), РДПВ (магистральные).
- Технические характеристики, преимущества и варианты исполнения конкретных моделей (РДК-50Н, РДП-50, РДП-100 и др.).
- Дополнительные опции: встроенные фильтры, шумоглушители, ускорители срабатывания.
Назначение и роль регулятора давления газа
Регуляторы давления газа осуществляют управление гидравлическим режимом систем газораспределения. Они решают три главные задачи:
- Редуцирование: снижают высокое или среднее входное давление до заданного выходного (например, с 0,6 МПа до 0,002 МПа).
- Стабилизация: автоматически поддерживают выходное давление независимо от изменения расхода газа или давления на входе.
- Безопасность: в комбинированных моделях (РДК) и в обвязке с ПЗК/ПСК предотвращают аварии.
Состав регулятора давления газа
В состав регулятора давления газа входят четыре основных компонента:
| Компонент | Функция | Пример в конструкции |
|---|---|---|
| Датчик | Непрерывно измеряет текущее давление на выходе. | Контролируемое давление (импульс). |
| Задатчик | Формирует сигнал (образцовое значение) выходного давления. | Пружина настройки или пилот. |
| Регулирующее устройство (компаратор) | Сравнивает текущее давление с заданным и формирует сигнал рассогласования. | Мембрана или эластичный затвор. |
| Исполнительный механизм | Преобразует сигнал рассогласования в перемещение регулирующего (запорного) органа. | Клапан, соединённый со штоком, открывающий/закрывающий проходное седло. |
Классификация регуляторов давления газа
По закону регулирования
| Тип регулятора | Закон регулирования | Особенности |
|---|---|---|
| Астатический | Интегральный (I-регулятор) | Устраняет остаточное отклонение давления. Может работать только в устойчивых системах. |
| Статический | Пропорциональный (P-регулятор) | Простой, надёжный, но имеет остаточное отклонение (неравномерность). Наиболее распространённый тип. |
| Изодромный | ПИ-регулятор (пропорционально-интегральный) | Сочетает преимущества P и I-регуляторов. Используется в сложных системах. |
По отношению к поддерживаемому давлению
- Регуляторы «после себя». Наиболее распространённый тип. Поддерживают заданное выходное давление для потребителя (стабилизируют «после»).
- Регуляторы «до себя». Поддерживают заданное давление перед собой. Применяются для ограничения давления на входе в сеть.
Обзор серий регуляторов давления ПКФ «Экс-Форма»
1. Серия РДП (прямоточные регуляторы давления)
Особенности: Компактная конструкция, встроенный фильтр, патентованная технология (патент РФ № 2319193).Применяются в ГРП, ГРПШ, котельных и промышленных объектах.
Преимущества:
- Мембранное полотно EFFBE (Франция) — эластичность при -40°C до +60°C.
- Итальянские фитинги и дроссели Camozzi — упрощают обслуживание.
- Герметичность затвора по классу «А» ГОСТ 9544 — протечки отсутствуют.
- Работа с любыми расходами газа (от нулевого до максимального).
- Стабильность выходного давления в тупиковых сетях (прирост не более 10%).
2. Серия РДК (комбинированные регуляторы со встроенным ПЗК)
Особенности: Встроенный клапан-отсекатель (ПЗК) исключает необходимость дополнительной установки. Блочная конструкция позволяет ремонтировать регулятор без снятия с «нитки».
Преимущества:
- Корпус из алюминиевого сплава собственного литья.
- Смазка Wurt Sabesto для работы при низких температурах.
- Исполнения для сетей низкого (Н), среднего (С) и высокого (В) выходного давления.
- Ложные срабатывания ПЗК исключены конструктивно.

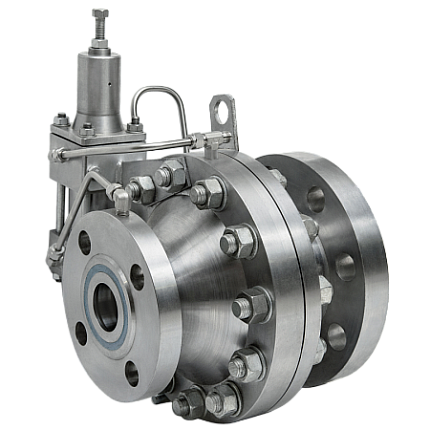

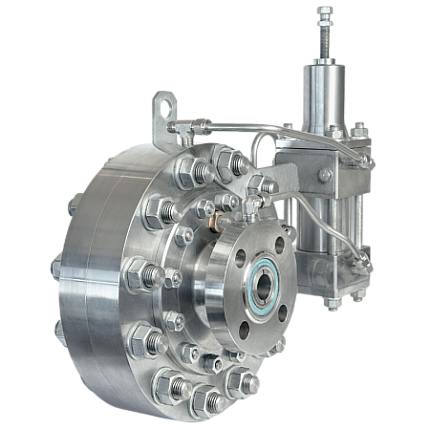

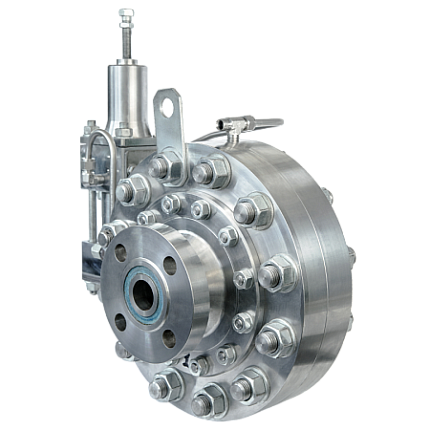

3. Серия РДПВ ЭКФО (магистральные регуляторы для АГРС)
Назначение: Для газораспределительных станций (АГРС) и магистральных газопроводов с входным давлением до 10 МПа.
Преимущества:
- Дифференциальный вход и выход — снижение шума и износа.
- Уникальная система регулируемых дросселей — настройка на нулевой расход.
- Корпусные детали из нержавеющей стали — стойкость к агрессивным средам.
- В реестре ПАО «Газпром», срок службы 40 лет.
Примеры регуляторов давления газа с характеристиками
Ниже приведены основные модели регуляторов, которые ПКФ «Экс-Форма» производит и поставляет на рынок. Вы можете перейти на страницу интересующей модели для получения более подробной информации или заказа.
| Модель | Тип | Расход, м³/ч (max) | Входное давление, МПа (max) | Особенности | Ссылка |
|---|---|---|---|---|---|
| РДП-50Н(В) | Прямоточный | высокая (на базе РДП-50) | 1,2 | Встроенный фильтр. Н (низкое) или В (высокое) выходное давление. | Подробнее → |
| РДП-100Н(В) | Прямоточный | высокая (на базе РДП-100) | 1,2 | Встроенный фильтр. Опция: катушка-вставка для демонтажа клапана без снятия «с нитки». | Подробнее → |
| РДК-50Н | Комбинированный (с ПЗК) | до 2855 | 1,2 | Блочная конструкция, класс герметичности А, патент РФ 2276804. | Подробнее → |
| РДК-50С | Комбинированный (с ПЗК) | высокая | 1,2 | Система разгрузки поршневого типа (надёжнее мембранной). | Подробнее → |
| РДПВ ЭКФО DN25 | Магистральный | расчётная | до 10,0 | Для АГРС, дифференциальный вход/выход, из нержавеющей стали. | Подробнее → |
Нужен регулятор с нестандартными параметрами? Свяжитесь с инженерами — подберём или изготовим под заказ.
Дополнительные опции и модификации регуляторов
Шумоглушитель (внутренний / внешний)
Предназначен для снижения акустической энергии (шума) при работе регулятора. Принцип работы: поток газа разбивается на множество мелких струй, а энергия гасится трением в пористом материале (пеноматериал пористостью 10 ppi).
- Шумоглушитель может быть установлен на уже действующие регуляторы.
- На РДП-100 и РДП-200 монтаж выполняется без снятия прибора с «нитки».
- Эффективность снижения шума — более 25 дБА.
- Для РДП-50 установка шумоглушителя на пропускную способность не влияет; для РДП-100/200 — снижает на 10%.
Ускоритель срабатывания (для РДП и монитора)
Ускоритель предназначен для ускорения закрытия клапана регулятора (или вступления в работу монитора) в аварийных режимах. Патент РФ № 177414.
- Ускоряет динамику регулятора.
- Уменьшает прирост выходного давления «в тупике».
- Может быть дооснащён на существующие регуляторы через штатные заглушенные отверстия в крестовине.
- Принцип работы: сбрасывает управляющее давление не через маленькое отверстие (0,5 мм²), а через большое (19,5 мм²), что ускоряет закрытие.
Примеры экономической выгоды от использования регуляторов «Экс-Форма»
- Снижение затрат на обслуживание: межсервисный интервал 7 лет, гарантия 3 года, срок службы 35–40 лет.
- Снижение технологических потерь газа: герметичность класса «А» и стабильное выходное давление минимизируют сброс газа через ПСК.
- Увеличение потребления без замены регулятора: высокая пропускная способность и работа при любых расходах позволяют нарастить нагрузку без дополнительных затрат.
- Снижение затрат на поставарийные пуски: применение надёжных регуляторов и схем с монитором сокращает время восстановления после аварий.
Часто задаваемые вопросы (FAQ) про регуляторы давления газа
1. Какой регулятор давления газа выбрать для котельной частного дома?
Для частного дома при расходе до 10 м³/ч достаточно регулятора РДП-50Н (низкое выходное давление) или комбинированного РДК-50Н. Для дома большего размера — РДП-100Н.
2. Нужен ли фильтр перед регулятором?
Регуляторы РДП имеют встроенный фильтр. Для РДК и других серий обязательно требуется установка отдельного фильтра на входе для защиты мембран и сёдел от механических примесей.
3. Что такое «работа регулятора в тупиковой сети»?
Это режим работы, когда все газовые приборы потребителя отключены, а регулятор продолжает поддерживать заданное давление. Важно, чтобы прирост выходного давления в этом режиме был минимальным (у РДП/РДК — не более 10% от настроенного).
4. Что такое регулятор-монитор и зачем нужен ускоритель?
Схема «регулятор-монитор» — это два последовательных регулятора. Монитор настроен на чуть большее выходное давление и вступает в работу при отказе основного регулятора. Ускоритель ускоряет закрытие основного клапана, снижая нагрузку на монитор.
5. Как часто нужно обслуживать регулятор?
Межсервисный интервал у регуляторов «Экс-Форма» — 7 лет. Рекомендуется ежегодно проверять наличие утечек и сверять показания выходного давления с манометром.
