РДУК-200М — регулятор давления газа универсальный конструкции Казанцева, модернизированный. Входит в линейку РДУК-50/100/200, которая много лет являлась основой газорегуляторного оборудования на ГРС и крупных промышленных объектах. Сегодня РДУК снят с серийного производства, но тысячи таких регуляторов всё ещё находятся в эксплуатации.
Завод «Экс-Форма» поставляет запчасти и ремкомплекты для всей линейки РДУК, а также предлагает современный аналог — прямоточный регулятор РДП-200 с увеличенной пропускной способностью и работой от нулевых расходов. Нужна консультация? Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru.
РДУК-200М требует замены? Подберём современный аналог РДП-200 с лучшими характеристиками. КП за 1 час.
Содержание
- Технические характеристики линейки РДУК-50/100/200
- Габаритные размеры и масса всех модификаций
- Устройство и принцип работы
- Пропускная способность РДУК-200М
- Типовые неисправности
- Современный аналог — РДП-200
- Запчасти и ремкомплекты
- Экспертное мнение
- Как заказать замену
- Часто задаваемые вопросы
Технические характеристики линейки РДУК-50/100/200
Регуляторы серии РДУК выпускались в трёх типоразмерах — Ду 50, Ду 100 и Ду 200 — с различными диаметрами сёдел и диапазонами настройки. Ниже приведена сводная таблица характеристик всех модификаций.
| Наименование параметра | РДУК-2Н-50 / РДУК-2В-50 | РДУК-2Н-100 / РДУК-2В-100 | РДУК-2Н-200 / РДУК-2В-200 | ||
|---|---|---|---|---|---|
| Диаметр условного прохода входного фланца, Ду | 50 | 100 | 200 | ||
| Диаметр седла, мм | 35 | 50 | 70 | 105 | 140 |
| Максимальное входное давление, МПа (кгс/см²) | 1,2 (12) | 1,2 (12) | 1,2 (12) | 0,6 (6) | |
| Диапазон настройки выходного давления (низкое), МПа (кгс/см²) | 0,005–0,06 (0,05–0,6) | ||||
| Диапазон настройки выходного давления (высокое), МПа (кгс/см²) | 0,06–0,6 (0,6–6,0) | ||||
| Максимальная пропускная способность, м³/ч, не менее | 6 000 | 12 000 | 24 500 | 37 500 | 47 000 |
| Строительная длина, мм | 230 | 350 | 600 | ||
| Ширина, мм | 466 | 534 | 615 | ||
| Высота, мм | 278 | 418 | 711 | ||
| Фланцы по ГОСТ 12820-80 на условное давление, МПа | 1,6 | ||||
| Масса, кг, не более | 15 | 50 | 282 | ||
Габаритные размеры и масса всех модификаций РДУК
Линейка РДУК включает 14 модификаций, различающихся диаметром седла, диапазоном выходного давления и максимальным входным давлением. Ниже — полная спецификация.
| Тип регулятора | Вход Р1, МПа | Выход Р2, кПа | Габаритные размеры, мм | Масса, кг |
|---|---|---|---|---|
| РДУК2Н-50/35 | 0,6 | 0,6–60 | 230×320×300 | 45 |
| РДУК2В-50/35 | 1,2 | 60–600 | 230×320×300 | 45 |
| РДУК2Н-100/50 | 1,2 | 0,5–60 | 350×560×450 | 80 |
| РДУК2В-100/50 | 1,2 | 60–600 | 350×560×450 | 80 |
| РДУК2Н-100/70 | 1,2 | 0,5–60 | 350×560×450 | 80 |
| РДУК2В-100/70 | 1,2 | 60–600 | 350×560×450 | 80 |
| РДУК-200МН/105 | 1,2 | 0,5–60 | 610×710×680 | 300 |
| РДУК-200МВ/105 | 1,2 | 60–600 | 610×710×680 | 300 |
| РДУК-200МН/140 | 1,2 | 0,5–60 | 610×710×680 | 300 |
| РДУК-200МВ/140 | 1,2 | 60–600 | 610×710×680 | 300 |
| РДУК2Н-200/105 | 1,2 | 0,5–60 | 600×650×690 | 300 |
| РДУК2В-200/105 | 1,2 | 60–600 | 600×650×690 | 300 |
| РДУК2Н-200/140 | 0,6 | 0,5–60 | 600×650×690 | 300 |
| РДУК2В-200/140 | 1,2 | 60–600 | 600×650×690 | 300 |
Обозначения: «Н» — низкое выходное давление (0,5–60 кПа), «В» — высокое (60–600 кПа). Цифра после дроби — диаметр седла в мм.

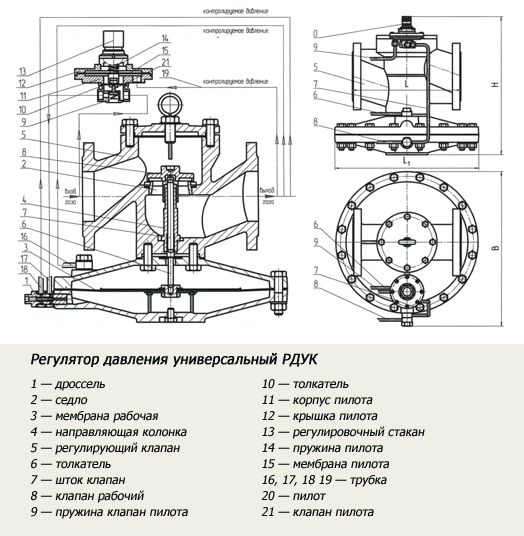

Устройство и принцип работы РДУК-200М
РДУК-200М относится к регуляторам непрямого действия. Управление основным клапаном осуществляется не напрямую от выходного давления, а через промежуточный пилотный узел — стабилизатор давления.
Конструктивно регулятор состоит из:
- Корпуса с фланцевым присоединением — вход и выход газа;
- Основного клапана с седлом — регулирует поток газа через зазор между клапаном и седлом;
- Мембранного привода — исполнительного механизма, перемещающего клапан под действием разности давлений;
- Пилотного стабилизатора — управляющего узла, который задаёт давление над мембраной;
- Импульсной трубки — соединяет выходной газопровод с пилотным стабилизатором.
Принцип работы: газ входного давления поступает в корпус и через зазор между клапаном и седлом проходит на выход. Давление на выходе по импульсной трубке подаётся на пилотный стабилизатор, который управляет давлением в надмембранной полости привода. При отклонении выходного давления от заданного пилот изменяет давление над мембраной, и основной клапан приоткрывается или прикрывается до восстановления уставки.
Пропускная способность РДУК-200М
Пропускная способность РДУК-200М зависит от входного давления и настройки выходного. Ниже приведены значения для модификации с высоким выходным давлением (60–600 кПа) — наиболее распространённой на ГРС.
| Рвх, МПа | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|
| РДУК-200М (выход 60–600 кПа) | 15 000 | 18 000 | 22 000 | 25 000 | 28 000 | 33 000 | 36 000 | 44 000 | 54 000 | 70 250 |
Для сравнения: современный прямоточный РДП-200В при тех же условиях даёт от 30 960 м³/ч (при 0,3 МПа) до 100 000 м³/ч (при 1,2 МПа). Разница в пропускной способности достигает 40% в пользу РДП.
Типовые неисправности РДУК-200М
За десятилетия эксплуатации РДУК-200М выявлены характерные отказы, связанные с конструктивными особенностями регулятора:
- Износ мембраны основного привода. Симптомы: нестабильное выходное давление, пульсация. Причина — усталость резины, микротрещины. Устранение: замена мембраны (входит в ремкомплект).
- Засорение пилотного стабилизатора. Симптомы: регулятор не держит уставку, давление «плавает». Причина — попадание механических частиц в пилот. Устранение: разборка и промывка пилота, замена фильтрующей сетки.
- Потеря герметичности основного клапана. Симптомы: постоянный сброс газа через ПСК, рост выходного давления при нулевом расходе. Причина — износ уплотнения седла, кавитационная эрозия. Устранение: притирка или замена седла.
- Засорение импульсной трубки. Симптомы: регулятор полностью открыт, выходное давление растёт. Причина — конденсат, гидраты, механические отложения в трубке. Устранение: продувка или замена импульсной трубки.
- Обмерзание пилота. Симптомы: отказ регулятора при отрицательных температурах. Причина — высокая точка росы газа, недостаточный обогрев. Устранение: установка конденсатосборника, обогрев пилотного узла.
Современный аналог — прямоточный регулятор РДП-200
РДУК-200М снят с производства. Для новых объектов и модернизации существующих ГРС завод «Экс-Форма» рекомендует прямоточный регулятор РДП-200 собственной разработки.
| Параметр | РДУК-200М | РДП-200В (Экс-Форма) |
|---|---|---|
| Тип | Непрямого действия (пилотный) | Прямоточный |
| Пропускная способность (1,2 МПа) | 70 250 м³/ч | 100 000 м³/ч (+42%) |
| Работа от нулевых расходов | Нет (требуется мин. расход) | Да (от 0 м³/ч) |
| Масса | ≈ 300 кг | ≈ 180 кг (−40%) |
| Количество движущихся частей | Много (пилот, мембрана, клапан) | Минимально (прямой ход клапана) |
| Обслуживание | Сложное, нужен демонтаж пилота | Простое, ремкомплект меняется за 1 час |
| Производство | Снят с производства | Серийное, завод «Экс-Форма» |
Ключевые преимущества РДП-200 перед РДУК-200М:
- Прямоточная конструкция — нет пилота, нет импульсных трубок, меньше точек отказа;
- Работа от нулевых расходов — критично для ГРС с сезонной неравномерностью потребления;
- Масса меньше на 40% — дешевле монтаж, не требует усиленного фундамента;
- Ремонтопригодность — замена мембранного узла за 1 час силами эксплуатационного персонала.
Хотите заменить РДУК-200М на современный РДП-200?
Инженеры «Экс-Форма» рассчитают пропускную способность под ваши параметры и подготовят КП.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Запчасти и ремкомплекты для РДУК-200М
Если ваш РДУК-200М ещё не исчерпал ресурс и вы планируете его обслуживать, завод «Экс-Форма» поставляет запчасти:
- Мембрана основного привода — из маслобензостойкой резины, усиленная кордом;
- Мембрана пилотного стабилизатора — тарированная под диапазон настройки;
- Уплотнение основного клапана — фторопластовое или резиновое;
- Фильтрующая сетка пилота — с ячейкой 50 мкм;
- Пружины — для настройки верхнего и нижнего пределов пилота.
Также доступны ремкомплекты и специальные инструменты для разборки и сборки РДУК-200М без повреждения корпуса. Запчасти отгружаются со склада в Саратове в день оплаты.
Экспертное мнение
Виталий Карпов, начальник ОТК ПКФ «Экс-Форма» (Саратов, 2025):
«РДУК-200М — это рабочая лошадка, которая прослужила десятилетия на тысячах ГРС по всей стране. Но сегодня его конструкция морально устарела. Пилотный стабилизатор — самый слабый узел: засоряется, обмерзает, теряет настройку. В 2024 году мы заменили РДУК-200М на РДП-200В на ГРС в Нижегородской области. Результат: пропускная способность выросла с 63 000 до 94 000 м³/ч при реальном входном 1,1 МПа. Запас по расходу увеличился с 5% до 57%».
«При этом масса регулятора снизилась с 300 до 180 кг — монтаж выполнили за 1 день вместо 3. И самое главное: РДП-200В работает от нулевых расходов. Для ГРС с летним падением потребления это критично — РДУК в таких условиях начинал пульсировать, а РДП держит давление стабильно при любом расходе».
«Если ваш РДУК-200М ещё работает — мы поставим запчасти. Но если вы планируете модернизацию ГРС, я рекомендую РДП-200. Это замена с двукратным улучшением всех эксплуатационных показателей».
Как заказать запчасти или замену РДУК-200М
Порядок действий:
- Позвоните по номеру 8 (800) 550-52-31 или напишите на market@exform.ru.
- Сообщите параметры: текущее входное и выходное давление, максимальный расход газа, климатическую зону.
- Получите коммерческое предложение за 1 час — на запчасти для обслуживания РДУК-200М или на замену регулятором РДП-200.
- Доставка по всей России транспортными компаниями. Самовывоз со склада в Саратове.
Узнайте цену и сроки поставки. Консультация инженера бесплатно.
Часто задаваемые вопросы
1. РДУК-200М ещё производят?
Серийное производство РДУК-200М прекращено. Однако завод «Экс-Форма» поставляет все необходимые запчасти и ремкомплекты для обслуживания регуляторов, находящихся в эксплуатации. Для новых объектов рекомендуем современный аналог — РДП-200.
2. Чем РДП-200 лучше РДУК-200М?
РДП-200 — прямоточный регулятор без пилотного стабилизатора. Пропускная способность выше на 42% (100 000 vs 70 250 м³/ч), масса меньше на 40% (180 vs 300 кг), работает от нулевых расходов. При этом проще в обслуживании — нет импульсных трубок, которые засоряются и обмерзают.
3. Можно ли заменить РДУК-200М на РДП-200 без замены обвязки?
Да, в большинстве случаев замена возможна с минимальной доработкой фланцевых соединений. РДП-200 имеет такое же присоединение Ду 200, но меньшие габаритные размеры, что упрощает монтаж в существующем помещении ГРП. Наши инженеры выезжают на объект для замеров и консультации.
4. Какие запчасти для РДУК-200М самые ходовые?
По статистике завода «Экс-Форма», чаще всего заказывают: мембрану основного привода (срок службы 3–5 лет), уплотнение клапана (изнашивается при загрязнённом газе), мембрану пилота. Все эти позиции всегда в наличии на складе.
5. Как узнать цену на РДП-200 для замены РДУК-200М?
Цена рассчитывается индивидуально под параметры вашего объекта. Позвоните 8 (800) 550-52-31 или заполните опросный лист. Инженеры подготовят КП с учётом пропускной способности, климатической зоны и монтажных работ. Ориентировочная стоимость РДП-200 — от 280 000 руб. в базовой комплектации.
