ПГБ-100Н(В) — это блочный газорегуляторный пункт полной заводской готовности на базе регулятора РДП-100. Предназначен для редуцирования газа высокого и среднего давления до требуемых параметров. Расход — до 24 272 м³/ч. Входное давление — до 1,2 МПа. Два климатических исполнения: У1 (до -40°С) и ХЛ1 (до -60°С).
Блок-контейнер из сэндвич-панелей 180 мм. В базовой комплектации: газовый обогрев, система пожарной сигнализации, контроль загазованности, взрывозащищённое освещение. Может комплектоваться телеметрией с автономным питанием до 5 лет. Сейсмостойкость — до 9 баллов.
Почему выбирают ПГБ-100 от «Экс-Форма»
- Регулятор РДП-100 собственной разработки. Прямоточная конструкция, точность 1-2%, работа от нулевого расхода. Патент РФ. Победитель конкурса «100 лучших товаров России».
- Два климатических исполнения. У1 — до -40°С. ХЛ1 — до -60°С. Трёхслойное утепление, невозгораемая теплоизоляция, автоматический прогрев.
- Сейсмостойкость до 9 баллов. Усиленная рама и каркас позволяют безопасно эксплуатировать ПГБ в регионах с высокой сейсмической активностью.
- Комплексная безопасность. Пожарная сигнализация, контроль загазованности, взрывозащищённое освещение — всё включено в базовую комплектацию.
- Блок-контейнер полной заводской готовности. Монтаж на объекте — 1 день. Нужен только фундамент и подключение газопровода.
Технические характеристики ПГБ-100Н(В)
| Параметр | ПГБ-100Н (низкое) | ПГБ-100В (высокое) |
|---|---|---|
| Регулятор давления | РДП-100Н | РДП-100В |
| Регулируемая среда | природный газ ГОСТ 5542 | |
| Климатическое исполнение | У1 (-40°С…+45°С) или ХЛ1 (-60°С…+45°С) | |
| Давление на входе, МПа | до 1,2 | до 1,2 |
| Давление на выходе, кПа | 1,5–60 | 60–600 |
| Максимальный расход | до 24 272 м³/ч | до 24 272 м³/ч |
| ДУ на входе / на выходе | 100 / 200 | 100 / 200 |
| Соединение | фланцевое | |
| Масса с газовым обогревателем | 7 500 кг | 7 500 кг |
| Сейсмостойкость | до 9 баллов | |
| Срок службы | не менее 35 лет | |
| Гарантия | 3 года | |
Таблица пропускной способности ПГБ-100
Все значения в м³/ч. В таблице учтён запас 15% — реальная производительность выше паспортной. Выберите строку с вашим выходным давлением и столбец с входным — на пересечении получите гарантированный расход.
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 2580 | 2852 | 3749 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,006 | — | 2839 | 3746 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,007 | — | 2826 | 3743 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,008 | — | 2812 | 3741 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,009 | — | 2797 | 3737 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,01 | — | 2783 | 3733 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,02 | — | — | 3675 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,03 | — | — | 3576 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,04 | — | — | 3435 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,05 | — | — | 3244 | 5619 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
| 0,06 | — | — | — | 5606 | 7485 | 9350 | 11215 | 13081 | 14946 | 16810 | 18676 | 20541 | 22406 | 24272 |
*Пропускная способность указана с запасом 15% от максимальной.

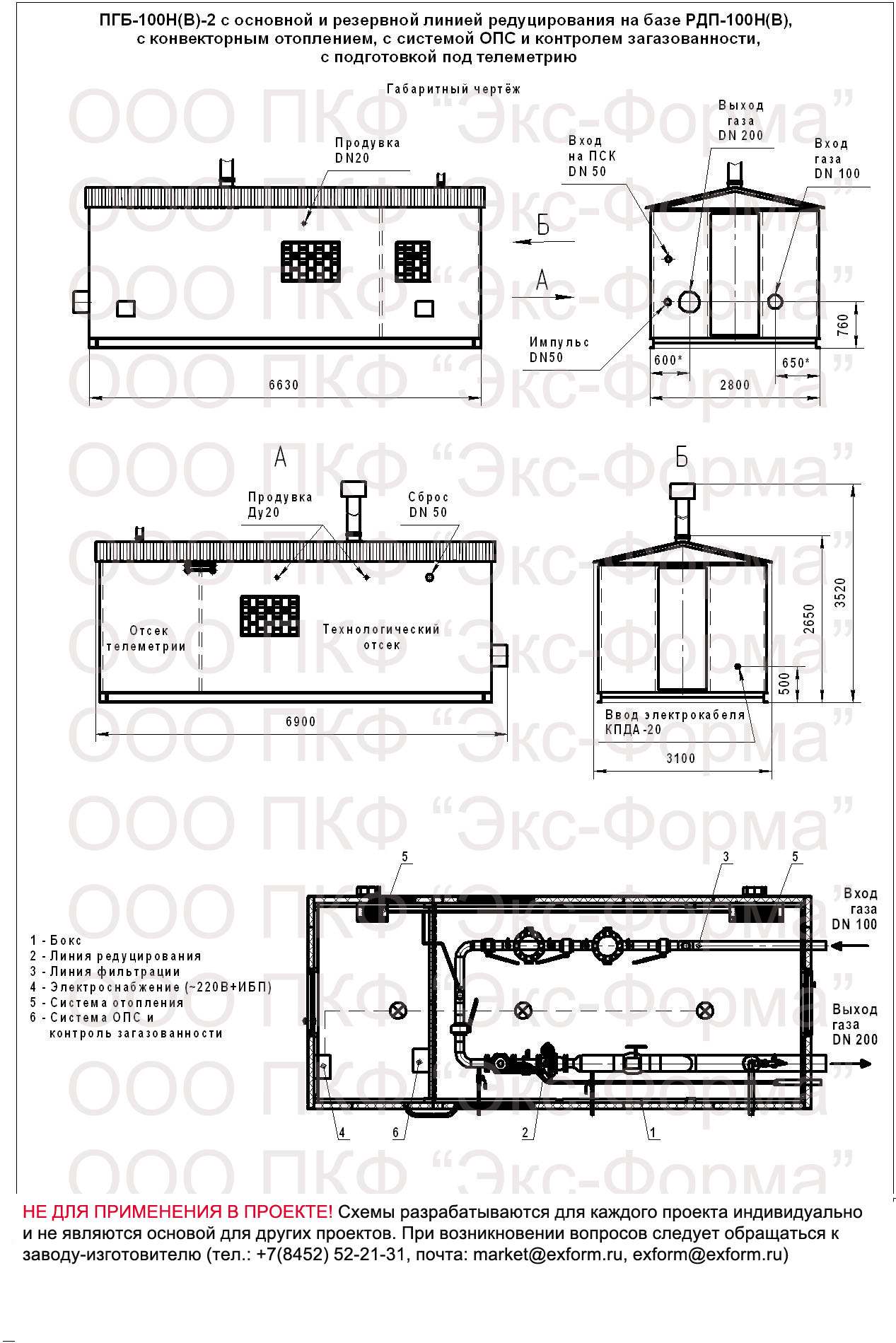

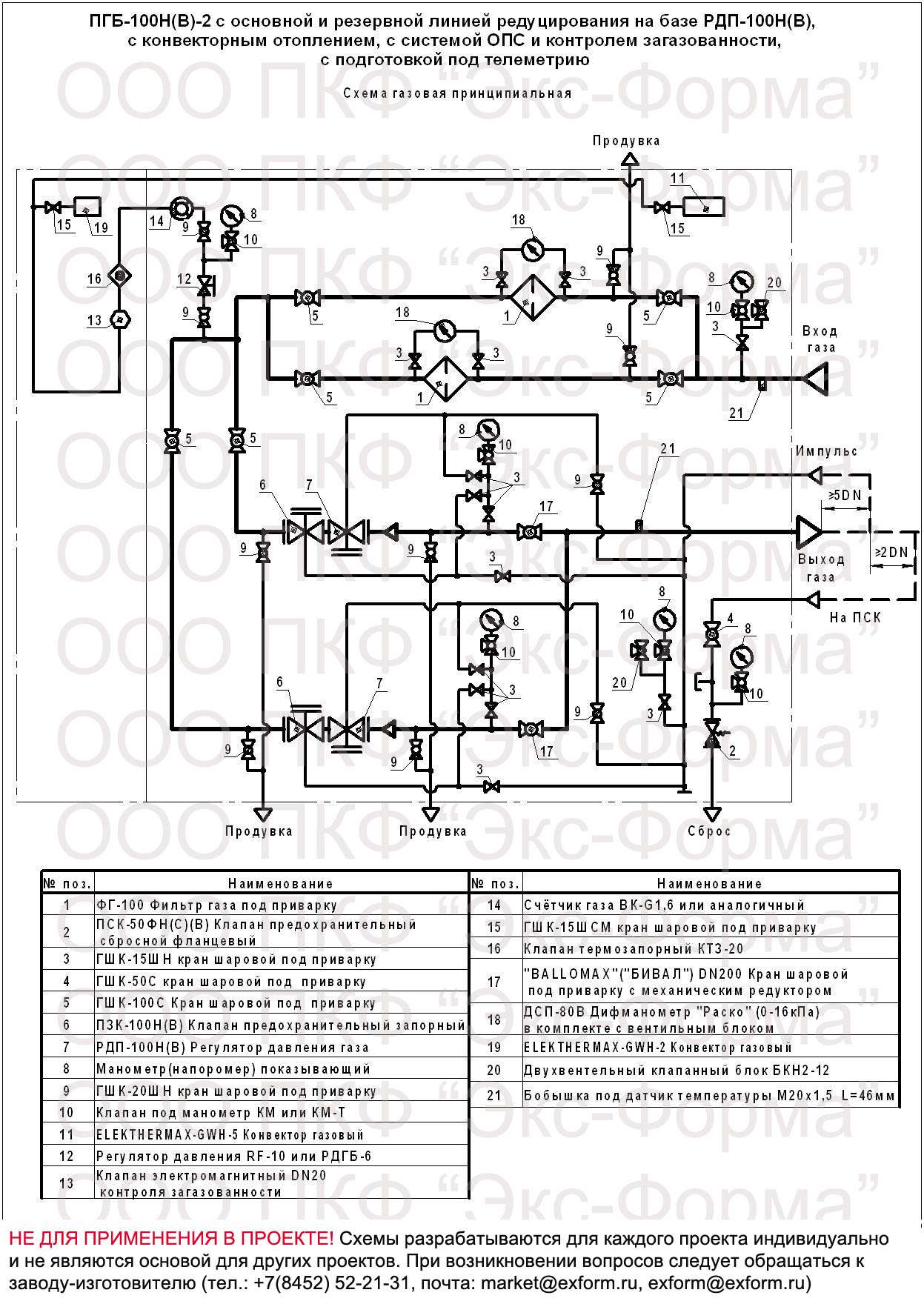

Габаритные и газовые схемы ПГБ-100
Наш конструкторский отдел по вашей заявке бесплатно разработает схемы для вашего проекта. Изображения ниже носят ознакомительный характер.
Сертификация и допуски
ПГБ-100Н(В) имеет полный пакет разрешительной документации для применения на объектах любой категории опасности.
- Сертификат ГАЗСЕРТ № N00125/0117 — добровольная сертификация в системе ГАЗСЕРТ. Подтверждает соответствие повышенным требованиям газовой отрасли. Посмотреть сертификат (PDF)
- Сертификат пожарной безопасности — подтверждает соответствие требованиям пожарной безопасности. Посмотреть сертификат (PDF)
- Сертификат на сейсмостойкость — допуск к эксплуатации в регионах с сейсмической активностью до 9 баллов. Посмотреть сертификат (PDF)
- Декларация ТР ТС — соответствие Техническому регламенту Таможенного союза. Посмотреть декларацию (PDF)
Все сертификаты на блочное оборудование «Экс-Форма»
Почему ПГБ-100 от «Экс-Форма», а не от другого завода
| Параметр | ПГБ-100 «Экс-Форма» | Типовой ПГБ на рынке |
|---|---|---|
| Регулятор | РДП-100 (собственный, патент РФ) | Сторонний, без патента |
| Гарантия | 3 года на всё | 1 год |
| Сертификация | ГАЗСЕРТ + пожарный + сейсмостойкость + ТР ТС | Только обязательный ГОСТ |
| Запас пропускной способности | +15% к номиналу | Не нормируется |
| Обогрев | Газовый (в базе) или электрический | Чаще только электрический |
| Безопасность в базе | Пожарная сигнализация + загазованность + взрывозащищённое освещение | Опции за доплату |
| Срок службы | 35 лет | 20-25 лет |
Где уже работают ПГБ «Экс-Форма»
Наше оборудование установлено на объектах в разных климатических зонах России. Один из показательных проектов — ПГБ-200В-3-50В-ЭК-2-Т для газовой водогрейной котельной мощностью 230 МВт в Московской области. Нагрузка — 53 000 м³/ч зимой. Оборудование работает с 2018 года без нареканий.
Что входит в поставку ПГБ-100
- Блок-контейнер полной заводской готовности с трёхслойным утеплением (сэндвич-панели 180 мм).
- Регулятор давления газа РДП-100Н или РДП-100В.

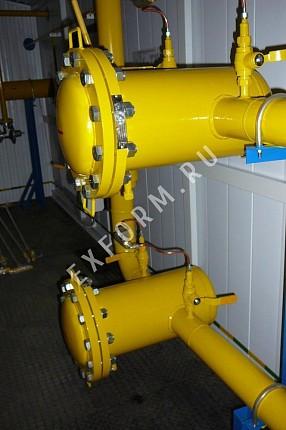

- Фильтр газовый со степенью очистки 25 мкм.
- Предохранительно-запорный клапан.
- Предохранительно-сбросной клапан.
- Газовый обогреватель с автоматикой безопасности (или электрический — по запросу).
- Пожарная сигнализация, контроль загазованности, взрывозащищённое освещение.
- Комплект запорной арматуры ГШК.
- Паспорт изделия, сертификаты, протокол испытаний.
Ориентировочная стоимость ПГБ-100 в базовой комплектации: от 300 000 руб. Точная цена зависит от климатического исполнения и дополнительных опций.
Нужна консультация?
Заполните опросный лист, и наши инженеры рассчитают оптимальную конфигурацию под ваш объект.
Скачать опросный листили позвоните: 8 (800) 550-52-31
Как заказать
Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru.
Получите коммерческое предложение за 1 час.
Для подготовки точного КП потребуется опросный лист или реквизиты компании. Скачать опросный лист
Часто задаваемые вопросы (FAQ) про ПГБ-100
1. Чем ПГБ-100 отличается от ПГБ-50?
ПГБ-100 — это более мощная модель с регулятором РДП-100. Максимальный расход — 24 272 м³/ч против 6 067 у ПГБ-50. ДУ на входе — 100 мм против 50 мм. Масса — 7 500 кг против 2 300 кг.
2. Что означают буквы Н и В в названии?
ПГБ-100Н — для низкого выходного давления (1,5–60 кПа). ПГБ-100В — для высокого (60–600 кПа). Внутри используется один и тот же регулятор РДП-100 в разных настройках.
3. Какая комплектация идёт в базе?
В базовую комплектацию включены: пожарная сигнализация, контроль загазованности, взрывозащищённое освещение, газовый обогреватель с автоматикой безопасности. Это не опции — это стандарт.
4. Как доставляется ПГБ-100?
Доставка — собственным автопарком завода или транспортной компанией. Блок-контейнер грузится на трал и arrives на объект полностью готовым к монтажу.
5. Можно ли заказать ПГБ-100 с телеметрией?
Да. Комплекс телеметрии устанавливается внутри контейнера во взрывозащищённом исполнении. Данные передаются на диспетчерский пункт по GPRS или CSD. Автономная работа до 5 лет.
