ПГБ-50Н(В) — это блочный газорегуляторный пункт полной заводской готовности. Спроектирован для наружной установки и не требует строительства отдельного здания. Внутри утеплённого металлического контейнера размещён регулятор давления РДП-50 с системой фильтрации, предохранительной арматурой и обогревом.
В отличие от шкафных ГРПШ, ПГБ-50Н(В) рассчитан на экстремальные климатические нагрузки — от -60°С до +45°С — и имеет запас пропускной способности 15% сверх номинала. Такие же блок-контейнеры, только в более мощном исполнении, работают на котельных мощностью 230 МВт в Московской области.
Почему выбирают ПГБ-50 от «Экс-Форма»
- Два климатических исполнения. У1 — до -40°С. ХЛ1 — до -60°С. Для Крайнего Севера и умеренного климата.
- Регулятор РДП-50 собственной разработки. Прямоточная конструкция, точность 1-2%, работа от нулевого расхода. Патент РФ.
- Запас пропускной способности 15%. Все цифры в таблице ниже уже содержат этот запас. Реальная производительность — выше паспортной.
- Газовый обогреватель в базе. Не нужен внешний источник электричества. Пьезорозжиг, 5 режимов, автоматика безопасности.
- Блок-контейнер полной заводской готовности. Монтаж на объекте — 1 день. Нужен только фундамент и подключение газопровода.
Технические характеристики ПГБ-50Н(В)
| Параметр | ПГБ-50Н (низкое) | ПГБ-50В (высокое) |
|---|---|---|
| Регулятор давления | РДП-50Н | РДП-50В |
| Регулируемая среда | природный газ ГОСТ 5542 | |
| Климатическое исполнение | У1 (-40°С…+45°С) или ХЛ1 (-60°С…+45°С) | |
| Давление на входе, МПа | до 1,2 | до 1,2 |
| Давление на выходе, кПа | 1,5–60 | 60–600 |
| Максимальный расход | до 6 067 м³/ч | до 6 067 м³/ч |
| ДУ на входе / на выходе | 50 / 65 | 50 / 65 |
| Соединение | фланцевое | |
| Масса с газовым обогревателем | 2 300 кг | 2 300 кг |
| Срок службы | не менее 35 лет | |
| Гарантия | 3 года | |
Таблица пропускной способности ПГБ-50
Все значения в м³/ч. В таблице учтён запас 15% — реальная производительность выше паспортной. Выберите строку с вашим выходным давлением и столбец с входным — на пересечении получите гарантированный расход.
| Рвых, МПа | 0,05 | 0,06 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 | 1,0 | 1,1 | 1,2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0,0015–0,005 | 644 | 712 | 937 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,006 | — | 710 | 936 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,007 | — | 706 | 936 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,008 | — | 703 | 935 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,009 | — | 699 | 934 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,01 | — | 695 | 933 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,02 | — | — | 918 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,03 | — | — | 893 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,04 | — | — | 859 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,05 | — | — | 811 | 1404 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,06 | — | — | — | 1401 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,07 | — | — | — | 1391 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
| 0,08 | — | — | — | 1375 | 1871 | 2338 | 2803 | 3270 | 3736 | 4202 | 4669 | 5135 | 5602 | 6067 |
*Пропускная способность указана с запасом 15% от максимальной.

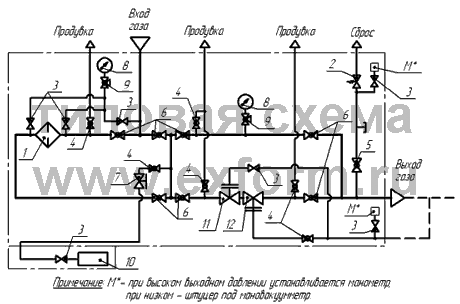

Схема ПГБ-50
Наш конструкторский отдел по вашей заявке бесплатно разработает габаритные и газовые схемы ПГБ. Изображение ниже носит ознакомительный характер — не используйте его в проектах.
Сертификация и допуски
ПГБ-50Н(В) имеет полный пакет разрешительной документации для применения на объектах любой категории опасности, включая газопроводы высокого давления и объекты 1-й категории.
- Сертификат ГАЗСЕРТ — подтверждает соответствие повышенным требованиям газовой отрасли. Добровольная сертификация в системе ГАЗСЕРТ означает, что оборудование прошло проверку по более строгим критериям, чем требует обязательный ГОСТ.
- Сертификат ИНТЕРГАЗСЕРТ — международная система сертификации газового оборудования. Наличие этого сертификата упрощает приёмку объекта надзорными органами и подтверждает соответствие мировым стандартам безопасности.
- ТУ 4859-020-12213528-06 — технические условия, по которым производится каждая единица ПГБ. Это гарантия, что оборудование изготовлено по документированной, утверждённой и проверенной технологии.
Посмотреть все сертификаты и разрешительную документацию на продукцию «Экс-Форма»
Почему ПГБ-50 от «Экс-Форма», а не от другого завода
| Параметр | ПГБ-50 «Экс-Форма» | Типовой ПГБ на рынке |
|---|---|---|
| Регулятор | РДП-50 (собственный, патент РФ) | Сторонний, без патента |
| Гарантия | 3 года на всё | 1 год |
| Сертификация | ГАЗСЕРТ + ИНТЕРГАЗСЕРТ + ТУ | Только обязательный ГОСТ |
| Запас пропускной способности | +15% к номиналу | Не нормируется |
| Обогрев | Газовый (в базе) или электрический | Чаще только электрический |
| Срок службы | 35 лет | 20-25 лет |
Где уже работают ПГБ «Экс-Форма»
Наше оборудование установлено на объектах в разных климатических зонах России — от Краснодарского края до Ямала. Один из показательных проектов — ПГБ-200В-3-50В-ЭК-2-Т для газовой водогрейной котельной мощностью 230 МВт в Московской области.
В этом проекте использован тот же регулятор РДП, что и в ПГБ-50. Нагрузка — 53 000 м³/ч зимой. Оборудование работает с 2018 года без нареканий.
Что входит в поставку ПГБ-50
- Блок-контейнер полной заводской готовности с трёхслойным утеплением.
- Регулятор давления газа РДП-50Н или РДП-50В.
- Фильтр газовый ФГ-50 со степенью очистки 25 мкм.
- Предохранительно-запорный клапан КПЗ-50.
- Предохранительно-сбросной клапан ПСК-25.
- Газовый обогреватель ГГУ с пьезорозжигом (или электрический — по запросу).
- Комплект запорной арматуры ГШК.
- Паспорт изделия, сертификаты, протокол испытаний.
Ориентировочная стоимость ПГБ-50 в базовой комплектации: от 300 000 руб. Точная цена зависит от климатического исполнения и дополнительных опций.
Как заказать
Звоните: 8 (800) 550-52-31 или пишите: market@exform.ru.
Получите коммерческое предложение за 1 час.
Для подготовки точного КП потребуется опросный лист или реквизиты компании.
Часто задаваемые вопросы (FAQ) про ПГБ-50
1. Чем ПГБ-50 отличается от ГРПШ?
ПГБ-50 — это блочный пункт в утеплённом контейнере, рассчитанный на экстремальный климат (до -60°С). ГРПШ — это компактный шкаф для стандартных условий.
2. Что означают буквы Н и В в названии?
ПГБ-50Н — для низкого выходного давления (1,5–60 кПа). ПГБ-50В — для высокого (60–600 кПа). Внутри используется один и тот же регулятор РДП-50 в разных настройках.
3. Можно ли заказать ПГБ-50 с электрическим обогревом?
Да. В стандартной комплектации — газовый обогреватель. По запросу устанавливается электрический обогреватель во взрывозащищённом исполнении.
4. Как доставляется ПГБ-50?
Доставка — собственным автопарком завода или транспортной компанией. Блок-контейнер грузится на трал и arrives на объект полностью готовым к монтажу. Никакой дополнительной сборки на месте.
5. Можно ли заказать ПГБ-50 с телеметрией?
Да. Комплекс телеметрии устанавливается внутри контейнера во взрывозащищённом исполнении. Данные о давлении, расходе и состоянии оборудования передаются на диспетчерский пункт по GPRS или CSD. Работает без замены батарей до 5 лет.
