Подбор регулятора давления газа — ключевой этап проектирования любой газораспределительной системы (ГРП, ГРПШ, ГРУ). От правильности выбора зависят стабильность давления в сети, безопасность оборудования и экономическая эффективность. В этом руководстве инженеры ПКФ «Экс-Форма» разобрали, как подобрать регулятор давления газа: от расчёта пропускной способности до учёта шума и типа регулятора.
Нужна помощь в подборе регулятора под ваши параметры? Инженеры ПКФ «Экс-Форма» бесплатно рассчитают и предложат оптимальную модель.
Содержание
- Три параметра для подбора регулятора
- Формула для предварительной оценки расхода
- Выбор типа регулятора: прямое или непрямое действие
- Таблица подбора моделей по расходу и давлению
- Как учитывать шум при подборе
- Типовые ошибки при подборе
- Чек-лист для проектировщика
- Часто задаваемые вопросы
Три параметра для подбора регулятора давления газа
Чтобы правильно подобрать регулятор, необходимо знать три ключевых параметра:
- Максимальный часовой расход газа (Qmax), м³/ч. Суммарный расход всех газовых приборов (котлов, горелок, печей), которые могут работать одновременно. Если точных данных нет — можно взять мощность оборудования и разделить на 8,6 (для природного газа).
- Входное давление (Pвх), МПа. Давление газа в точке подключения. Уточняется в газораспределительной организации. Может быть низким (до 0,005 МПа), средним (0,005–0,3) или высоким (0,3–1,2).
- Требуемое выходное давление (Pвых), кПа. Давление, необходимое для работы газового оборудования. Для бытовых котлов и плит обычно 2–3 кПа, для промышленных горелок — до 60 кПа.
Формула для предварительной оценки расхода
Для быстрой оценки пропускной способности (приблизительно, без учёта плотности газа и температуры) используйте упрощённое соотношение:
Qmax (расход, м³/ч) ≈ (Мощность оборудования, кВт) / 8,6
Пример: Котёл мощностью 100 кВт потребляет примерно 100 / 8,6 = 11,6 м³/ч. Если котлов два — 23,2 м³/ч. С запасом 20%: 23,2 × 1,2 = 27,8 м³/ч. Ищем регулятор с пропускной способностью не менее 30 м³/ч.
Мнение эксперта
Виталий Карпов, ОТК ПКФ «Экс-Форма»:
«Самая частая ошибка проектировщиков — брать расход "по паспорту котла" без запаса. Паспортный расход — это идеальные условия: номинальное давление, новый теплообменник, чистый газ. В реальности давление на входе может просесть, фильтр забиться, а котёл — работать с перегрузкой в морозы. Добавьте 15–20% — и регулятор скажет вам спасибо».
«И ещё: всегда смотрите на минимальный расход. Если котельная работает только зимой, а летом потребление падает до 5% от номинала — убедитесь, что регулятор держит давление при такой загрузке. Для этого у нас есть прямоточные РДП — они стабильны от нуля».
Скоро: интеллектуальный подбор оборудования 2.0
Наши инженеры завершают разработку интеллектуального модуля подбора версии 2.0. Больше не нужно мучиться с опросными листами и тратить время на переписку с менеджером. Вы вводите три параметра — расход, входное и выходное давление — и система за несколько секунд:
- подбирает оптимальную модель регулятора со 100% точностью под ваши параметры;
- подбирает оптимальную модель шкафа со 100% точностью под ваши нужды;
- автоматически добавляет совместимый фильтр, предохранительный клапан и запорную арматуру;
- формирует готовое коммерческое предложение с полными техническими характеристиками и схемой компоновки шкафа;
- рассчитывает точную цену с учётом всех комплектующих.
Все расчёты — по актуальным нормативам, с учётом плотности газа, температуры и климатического исполнения. Пара кликов — и у вас на руках КП со схемами и спецификацией. Никаких опросных листов, никакого ожидания.
Сейчас модуль проходит финальное тестирование на реальных проектах. Если хотите протестировать его одним из первых — напишите нам на market@exform.ru с темой «Подбор 2.0», и мы включим вас в список раннего доступа.
Выбор типа регулятора: прямое или непрямое действие
| Тип регулятора | Когда выбирать | Преимущества | Недостатки |
|---|---|---|---|
| Прямого действия (РДП, РДК) | Расход до 25 000 м³/ч, тупиковые сети, котельные, ГРПШ | Простой, не требует внешней энергии, дешевле | Чуть ниже точность при резких перепадах расхода |
| Непрямого действия (пилотные) (РДПВ ЭКФО) | Большие расходы (от 25 000 м³/ч), кольцевые сети, ГРС, АГРС | Высокая точность (±1%), работа при любых расходах | Дороже, сложнее в настройке |
Таблица подбора моделей по расходу и давлению
Ниже — основные модели регуляторов ПКФ «Экс-Форма» с указанием максимального расхода, входного давления и областей применения. Вы можете перейти на страницу модели для подробных характеристик.
| Модель | Макс. расход, м³/ч | Макс. Pвх, МПа | Тип | Для каких объектов | Ссылка |
|---|---|---|---|---|---|
| РДК-500 | 321 | 0,6 | Комбинированный (с ПЗК) | Частные дома, небольшие котельные | Подробнее → |
| РДП-50Н(В) | 7 138 | 1,2 | Прямого действия | Котельные до 1 МВт, ГРПШ | Подробнее → |

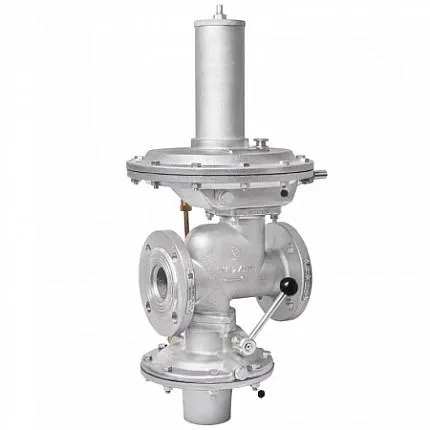

| РДК-50Н | 2 855 | 1,2 | Комбинированный (с ПЗК) | Котельные ЖКХ, промышленные объекты | Подробнее → |
| РДК-50С | 2 855 | 1,2 | Комбинированный (с ПЗК) | Среднее выходное давление (0,01–0,3 МПа) | Подробнее → |
| РДП-100Н(В) | 28 555 | 1,2 | Прямого действия | Котельные средней мощности (до 5 МВт) | Подробнее → |
| РДП-200Н(В) | 95 183 | 1,2 | Прямого действия | Крупные котельные, ТЭЦ, промзоны | Подробнее → |

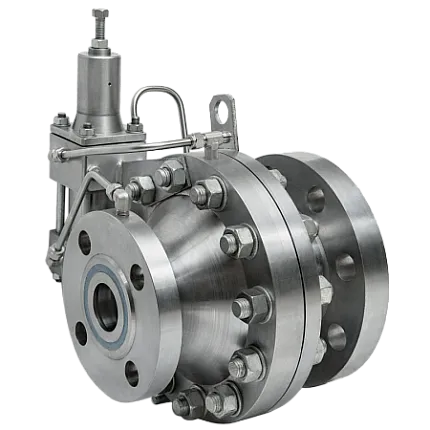

| РДПВ ЭКФО DN25 | 24 012 | 10,0 | Непрямого действия (пилотный) | АГРС, магистральные газопроводы | Подробнее → |
| РДПВ ЭКФО DN200 | 923 560 | 10,0 | Непрямого действия (пилотный) | Головные ГРС, миллионники | Подробнее → |
Не нашли подходящую модель? Заполните опросный лист — инженер подберёт регулятор индивидуально.
Как учитывать шум при подборе регулятора
Шум — естественное следствие дросселирования газа. При неправильном подборе он может превышать санитарные нормы (более 80 дБА на рабочих местах). Основные причины: работа регулятора на пределе пропускной способности и высокий перепад давления.
Как снизить шум:
- Выбирайте регулятор с запасом по расходу — работа при 50–80% загрузки значительно тише, чем при 100%.
- Используйте регуляторы с дифференциальным входом/выходом — например, РДПВ ЭКФО.
- Установите внутренний или внешний шумоглушитель.
- При скорости газа в выходном патрубке более 15 м/с — шумоглушитель обязателен.
Типовые ошибки при подборе регулятора
- Подбор «на глаз», без расчёта. Ошибка в 20% по расходу ведёт либо к пульсациям (при завышении типоразмера), либо к падению давления при пиковых нагрузках (при занижении).
- Отсутствие запаса 15–20%. Регулятор, работающий на пределе, быстрее изнашивается и сильнее шумит.
- Игнорирование минимального расхода. Если летом потребление падает до 5% от номинала, а регулятор не держит давление при такой загрузке — будут постоянные срабатывания ПЗК.
- Неправильный выбор типа. Установка регулятора прямого действия там, где нужен пилотный — потеря точности. И наоборот — переплата за пилотный там, где достаточно прямого.
- Забывают про климатику. Для уличной установки в регионе с морозами обязательно исполнение с обогревом или выбор модели с поршневой разгрузкой (РДК-50С).
Чек-лист для проектировщика
- Определён максимальный часовой расход газа, м³/ч.
- Уточнено входное давление (от поставщика газа).
- Задано требуемое выходное давление (по паспорту котла/горелки).
- Рассчитана пропускная способность с запасом +15–20%.
- Выбран тип регулятора: прямое или непрямое действие.
- Учтён тип сети (тупиковая / кольцевая).
- Оценён уровень шума и необходимость шумоглушителя.
- Учтены климатические условия (исполнение У1, УХЛ1, ХЛ1, обогрев).
- Для объектов с требованием бесперебойности — выбрана схема с резервной линией.
Часто задаваемые вопросы (FAQ)
1. Можно ли подобрать регулятор газа «на глаз», без расчёта?
Категорически нет. Ошибка в 20% по расходу ведёт либо к пульсациям (при завышении), либо к падению давления при пиковых нагрузках (при занижении). Обязательно считайте по формуле Qmax ≈ мощность / 8,6.
2. Какой запас пропускной способности считается правильным?
15–20% сверх максимального расхода. Если запас больше 40% — регулятор будет работать в неоптимальном режиме: минимальный расход может оказаться ниже зоны устойчивой работы.
3. Что делать, если регулятор уже установлен, но сильно шумит?
Проверить, не превышает ли фактический расход паспортный. Причиной может быть слишком высокий перепад давления. Решение: установить дроссельную шайбу на входе, добавить шумоглушитель или заменить регулятор на больший типоразмер.
4. Нужна ли резервная линия редуцирования?
Если объект требует бесперебойной подачи газа (котельная, больница, производство непрерывного цикла) — да. При отказе основной линии резервная включается автоматически. Для частного дома достаточно однолинейной схемы.
5. Какой регулятор выбрать — РДП или РДК?
РДП — прямоточный регулятор, максимальная пропускная способность, не имеет встроенного ПЗК. РДК — комбинированный: регулятор + ПЗК в одном корпусе. Если нужна защита от аварийных скачков давления без установки отдельного клапана — выбирайте РДК. Если важна максимальная пропускная способность — РДП.
